Serie FC-HP [90 BAR]

KIT INNESTI RAPIDI CON TUBO

Serie FC-HP [90 BAR] KIT INNESTI RAPIDI CON TUBO

Categoria: CONNESSIONI ODF & SAE

Nuova gamma raccordi ad innesto rapido in ottone nichelato e tubo in tecnopolimero espressamente progettata
per l’utilizzo ad alta pressione (fino a 90 bar)

FUNZIONAMENTO
Le guarnizioni di tenuta sono indipendenti e posizionate il più possibile all’interno del raccordo in modo da garantire una perfetta tenuta in pressione anche per elevati angoli di disassamento del tubo in uscita dal raccordo.

DATI TECNICI
Temperature di utilizzo: -40 °C ÷ +130 °C
Pressioni di utilizzo:
0 ÷ 90 bar con tubi OLAB per alta pressione (codice 476HP) rif. 4/2 e 6/3
0 ÷ 53 bar con tubi OLAB per alta pressione (codice 476HP) rif. 6/4
con tubi PA6, PA11, PA12, PTFE, FEP, Polyethylene, Polyurethane verificare la scheda tecnica del tubo.
  • RAPIDITA' DI ASSEMBLAGGIO: il tubo FC-HP in tecnopolimero studiato appositamente per lavorare con alte pressioni, ideale per la sua semplicità di utilizzo. Basta un semplice taglio di cesoia (ns. art. 486) e il tubo si può direttamente inserire nel raccordo
  • AFFIDABILE E SICURO  in quanto la pinza di sgancio per il rilascio del tubo non agisce direttamente sulla guarnizione di tenuta, bensì su una sede in ottone ricavata nella bussola interna
  • Le guarnizioni di tenuta sono indipendenti e posizionate il più possibile all’interno del raccordo in modo da garantire una perfetta tenuta in pressione anche per elevati angoli di disassamento del tubo in uscita del raccordo.
Refrigerazione (passaggio del fluido refrigerante nella fase di riempimento), lubrificazione e ingrassaggio e in tutti
gli impianti nei quali è richiesta un’elevata pressione.

Espressamente progettati per applicazioni ad alta pressione: fino a 90 bar

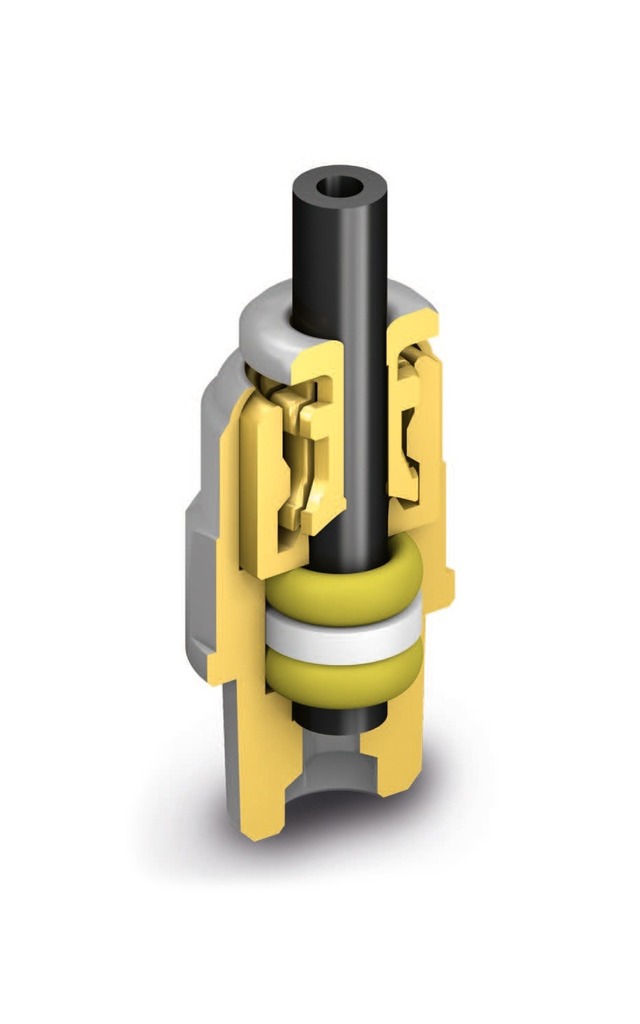

I principali componenti dei raccordi ad innesto rapido serie FC-HP sono:
• Corpo raccordo in ottone CW 614N (nichelato) o CW617N (nichelato)
• Pinza di trattenimento/espulsione tubo in ottone CW 614N (nichelata)
• Bussola interna in ottone CW 614N (nichelata)
O-rings di tenuta in HNBR
• Distanziale fra le guarnizioni in PTFE
• Tubo in tecnopolimero
modelli

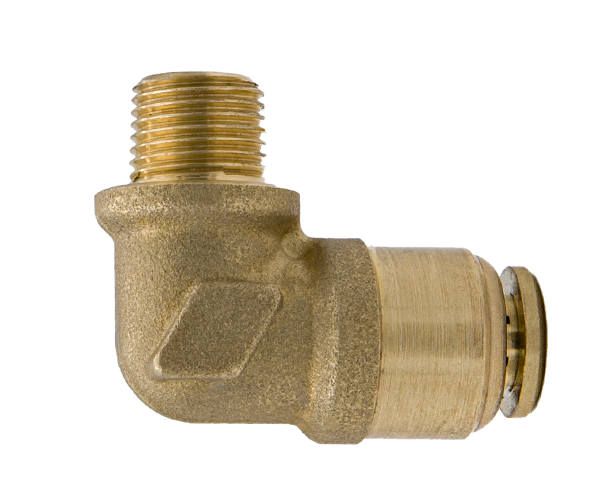

fchp-erc
fchp-erc
fchp-ulr
fchp-ulr

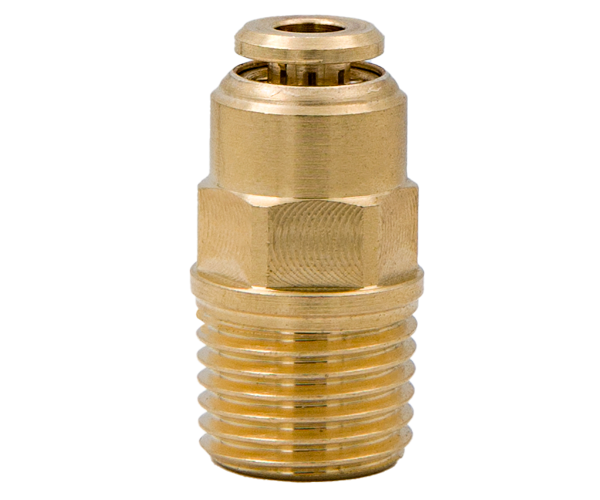

fchp-umrc
fchp-umrc

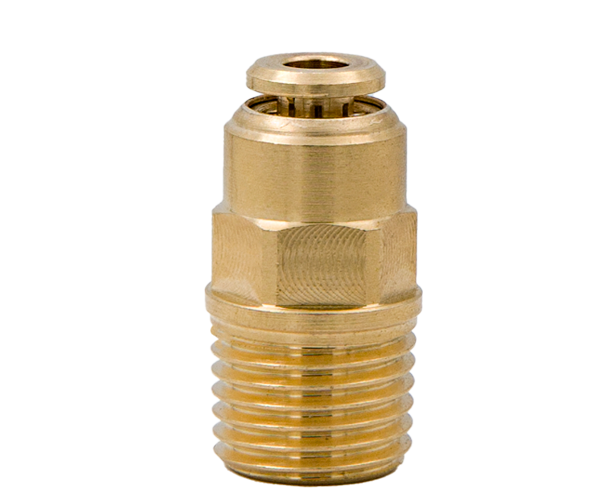

fchp-umr
fchp-umr

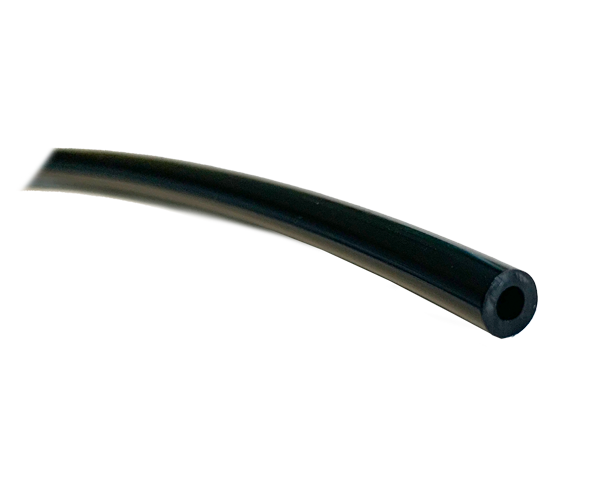

476-FCHP
476-FCHP
