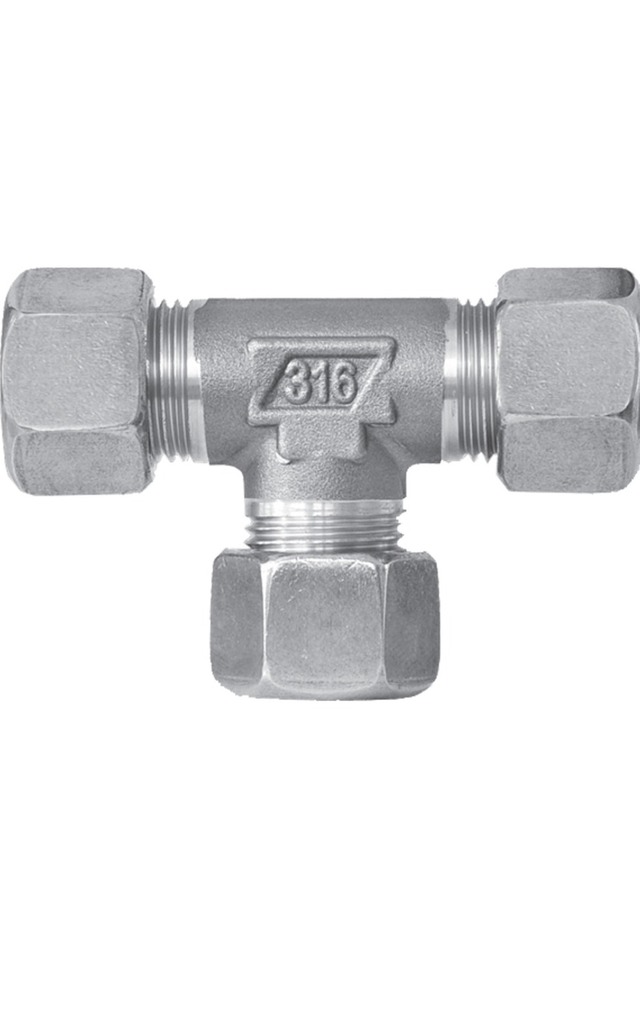

SERIE 5000
RACCORDI A COMPRESSIONE DIN2353 IN ACCIAIO INOX AISI 316
ACCIAO INOX

Categoria: RACCORDI INOX

Raccordi a compressione  DIN 2353 in acciaio inox AISI 316
  • Completamente in acciaio inox AISI 316 secondo norma DIN 2353
  • Adatti per alte pressioni
  • Adatti per collegamenti senza saldature di tubi in acciaio inox
  •  FILETTATURE
    • gas cilindrico ISO 228 (BSP);
    • gas conico ISO 7 (BSPT);
    • metrico cilindrico DIN 13
  • TUBI  con i raccordi della serie 5000 devono essere utilizzati esclusivamente tubi in acciaio inox senza saldatura con tolleranze definite dalla normativa DIN/ISO 1127 classe D4 (±0,1% del diametro nominale esterno con un valore minimo di ±0,1 mm)
  • DUREZZA SUPERFICIALE MASSIMA AMMISSIBILE 90 HRB
  • TEMPERATURA -60°C ÷ +400°C (in presenza di guarnizione elastomerica in FKM  il range di temperatura si riduce a -20°C ÷ +200°C)
Raccordi a compressione con tenuta mediante ogiva tagliente in acciaio inox conformi alla norma DIN 2353, serie 5000 Particolarmente adatti per l’utilizzo su impianti oleodinamici ed idraulici con elevate pressioni di esercizio e idonei all’utilizzo ad elevate temperature.
Fluidi: aria, acqua, olio, fluidi ed ambienti aggressivi, altri fluidi previa verifica di compatibilità.
I principali componenti costitutivi dei raccordi serie 5000 sono:
  • Corpo e dado in acciaio inox AISI 316L
  • Ogiva AISI 316L con trattamento di carbonitrurazione
modelli

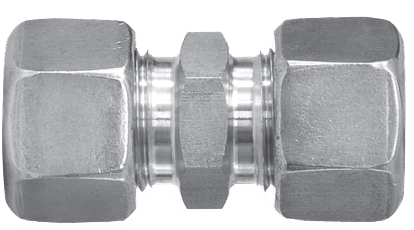

5000
5000

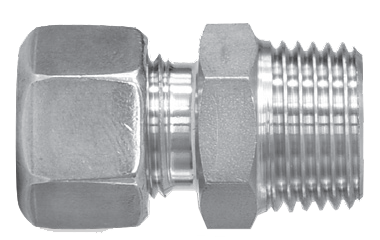

5001
5001

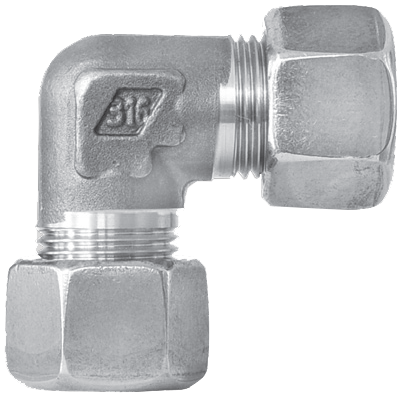

5002
5002

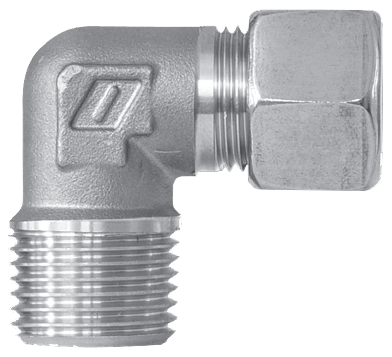

5003
5003

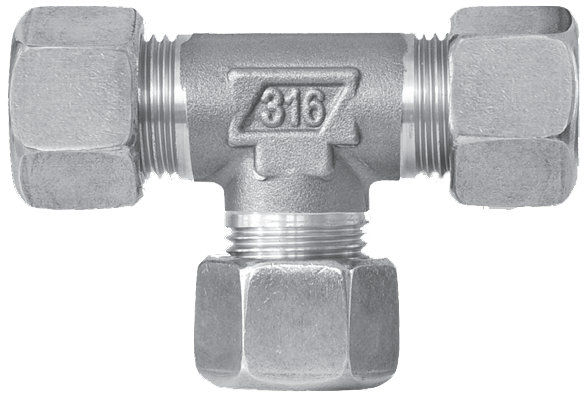

5004
5004

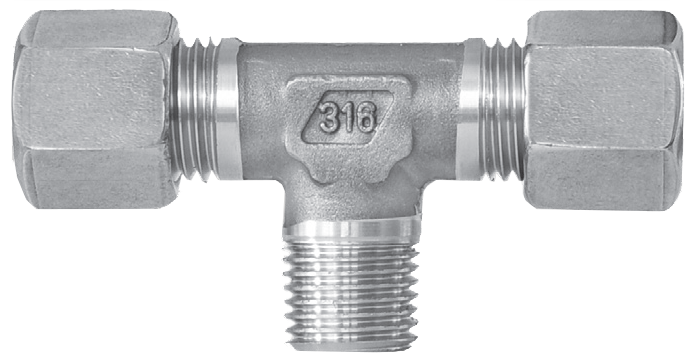

5005
5005

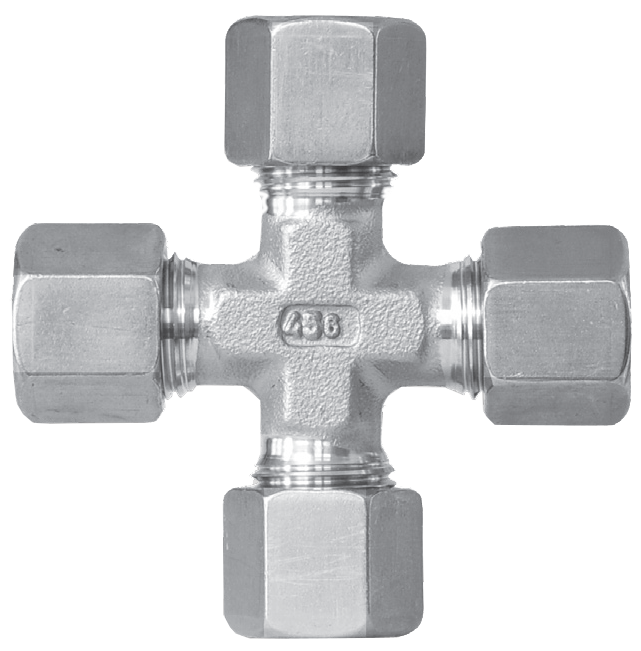

5007
5007
5008
5008
5009
5009

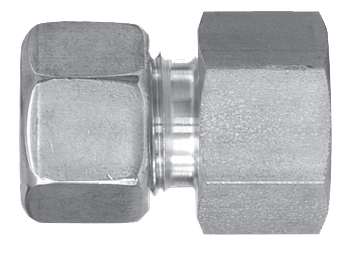

5010
5010

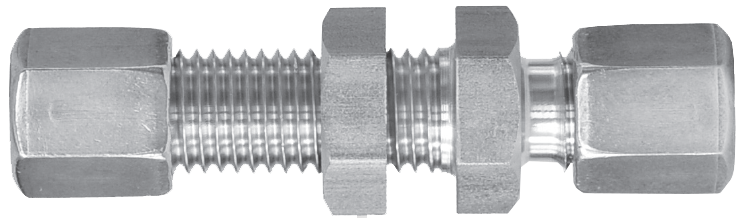

5011
5011

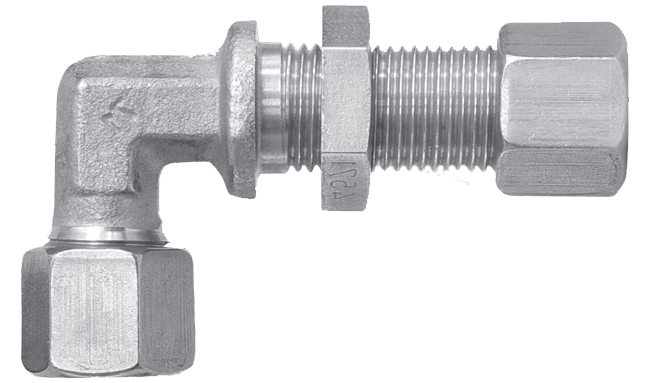

5012
5012
5017
5017

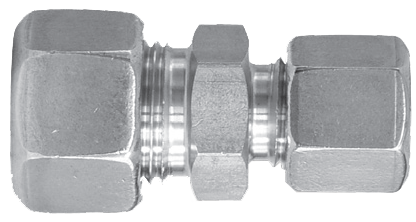

5020
5020
