SERIE 200
RACCORDI AD OGIVA PER TUBI IN RAME E PLASTICI

Categoria: RACCORDI OTTONE

Trattamenti superficiali applicabili: TM1-TM4 a richiesta

Raccordi ad ogiva per tubi in rame e plastica, serie 200
  • Dimensioni ridotte
  • Tenuta metallica (per compressione dell’ogiva sul tubo)
  • Versatilità (per compatibilità di fluidi e utilizzo tubi)
  •  Filettature
    •  gas cilindrico ISO 228 (BSP); gas conico ISO 7 (BSPT)

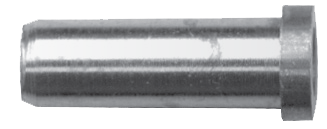

  • Tubi di collegamento rame e tubi plastici (con rame ricotto e tubi plastici è necessaria la bussola di rinforzo art. 247)
  • Temperatura verificare la scheda tecnica del tubo impiegato
  • Pressione max 40 bar
Idonei per essere efficacemente impiegati all’interno di circuiti pneumatici, idraulici ed oleodinamici a bassa pressione. Fluidi: aria, acqua altri fluidi a bassa pressione.
I principali componenti costitutivi dei raccordi serie 200 sono:

    • Corpo e dado in ottone nichelato
    • Ogiva in ottone giallo

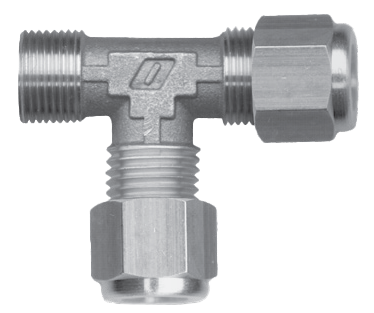

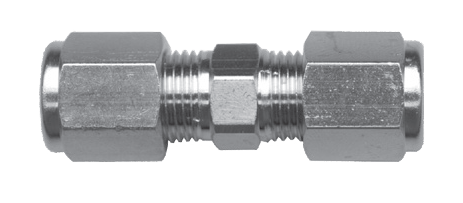

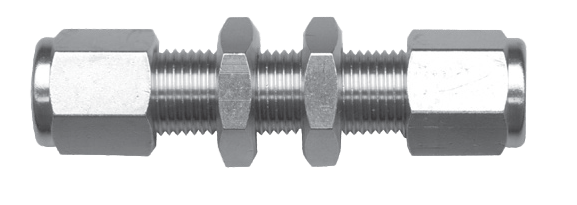

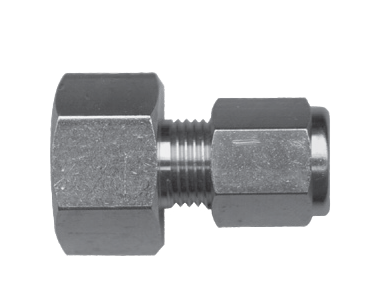

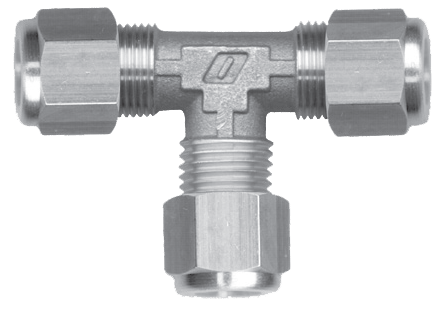

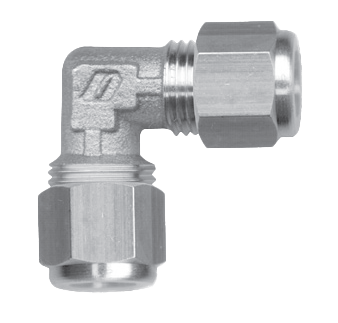

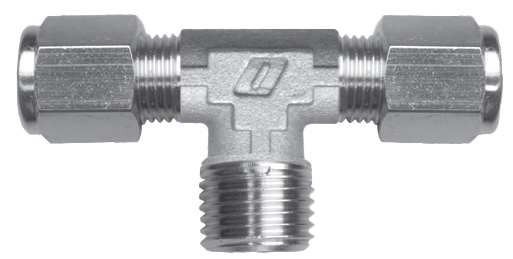

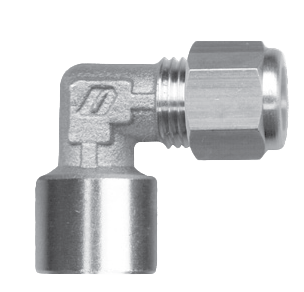

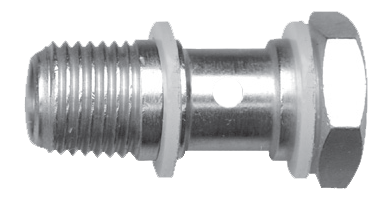

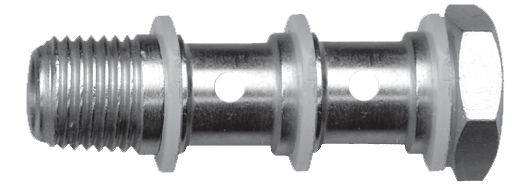

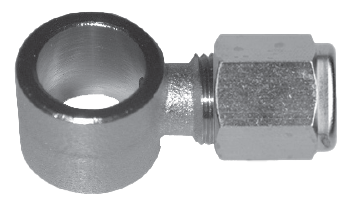

modelli
