SERIE 300

RACCORDI A CALZAMENTO PER TUBI PLASTICI

serie 300-27060b.jpg

Categoria: RACCORDI OTTONE

Trattamenti superficiali applicabili: TM1-TM4 a richiesta

Raccordi a calzamento per tubi in plastica, serie 300

  • Economici
  • Dimensioni ridotte
  • FILETTATURE
    • gas cilindrico ISO 228 (BSP);
    • gas conico ISO 7 (BSPT)
  • TUBI DI COLLEGAMENTO PA6, PA11, PA12, PTFE, FEP, Polietilene, Poliuretano Temperatura verificare la scheda tecnica del tubo impiegato
  •  PRESSIONE la pressione nominale dei raccordi è sempre superiore alla pressione massima di utilizzo del tubo

Questa serie di raccordi permette di realizzare una connessione semplice ed affidabile priva di guarnizioni in materiale elestomerico. La tenuta è garantita con differenti tipologie di tubo e realizzata per effetto della strizione del tubo sul cono del raccordo mediante il serraggio del dado.
Fluidi: aria, acqua, altri fluidi a bassa pressione.

I principali componenti costitutivi dei raccordi serie 300 sono:

  • Corpo in ottone nichelato
  • Dado in ottone nichelato

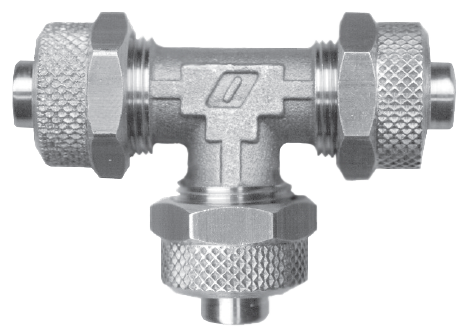

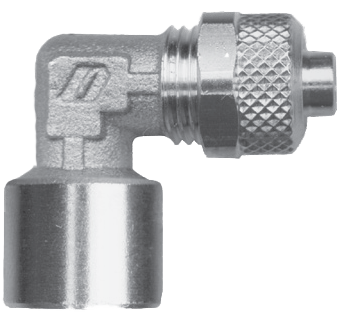

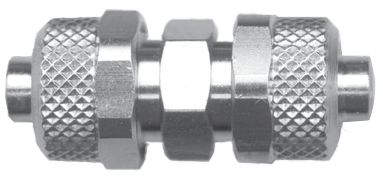

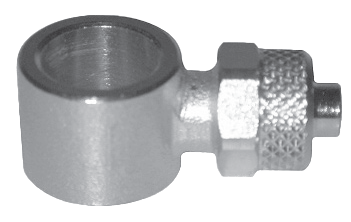

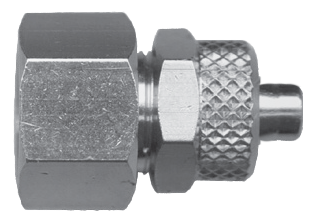

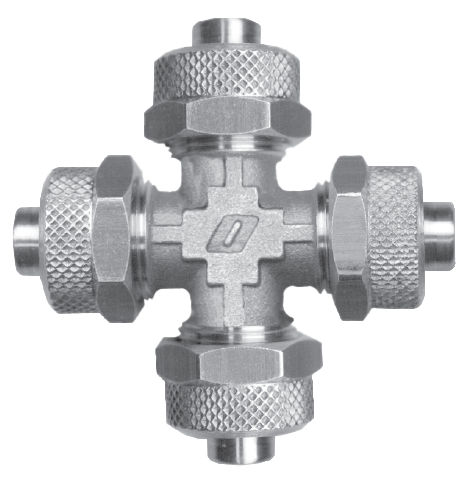

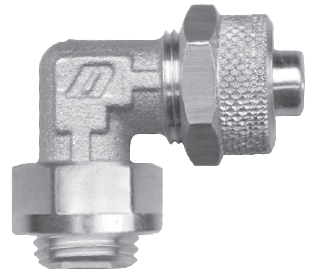

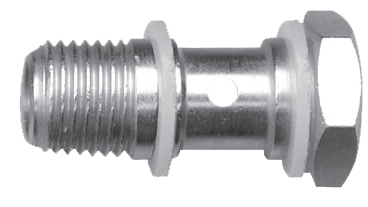

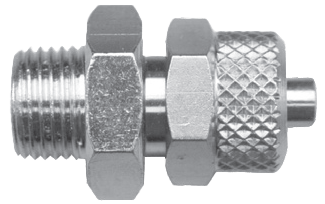

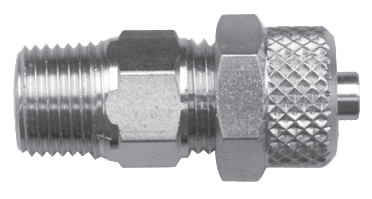

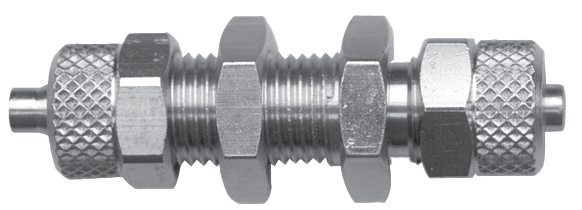

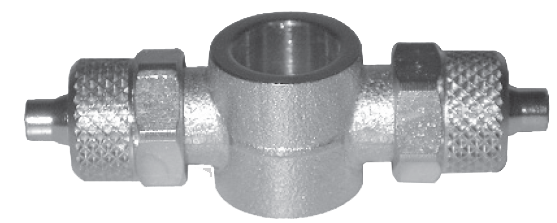

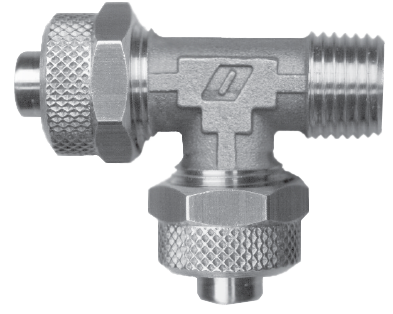

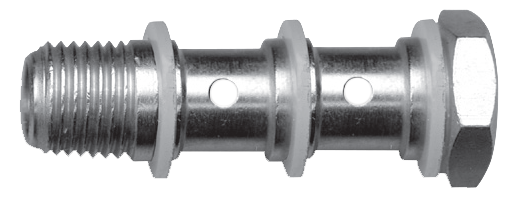

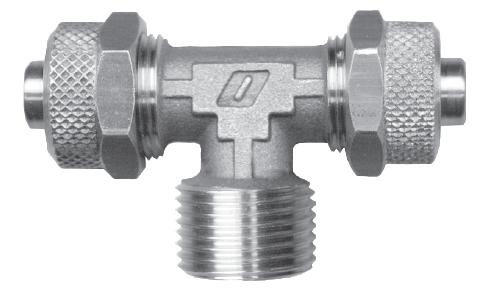

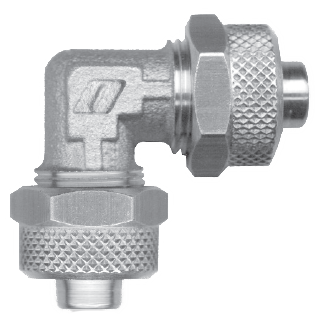

modelli
