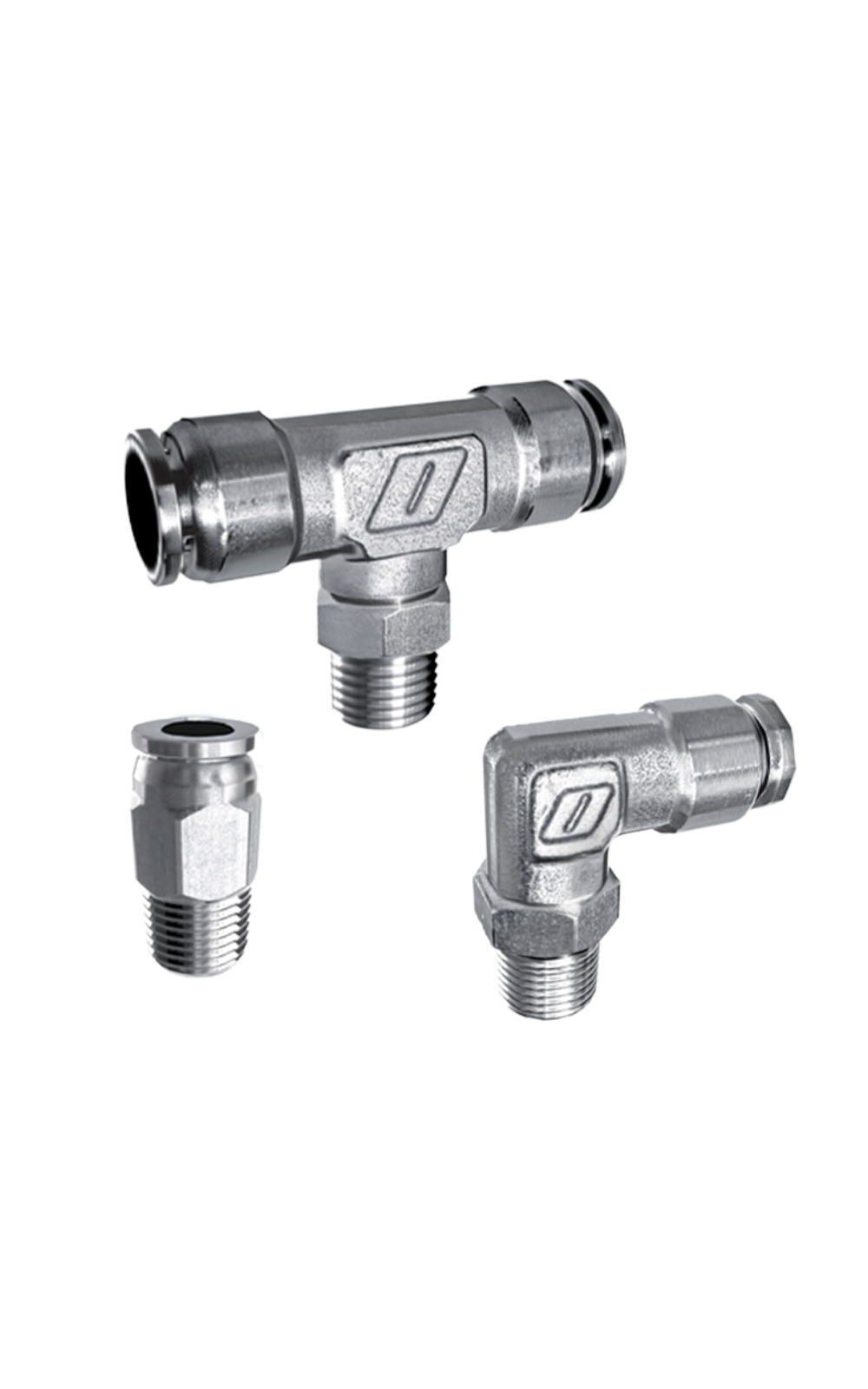

SERIE 100/XX [FKM]

RACCORDI PUSH-IN IN ACCIAIO INOX AISI 316 PER TUBI PLASTICI CON DOPPIO O.RING IN FKM PLUS HI-PERFORMANCE CERTIFICATO OLAB

SAFETY FOOD
SERIE 100/XX [FKM]
IDONEO AL CONTATTO CON ALIMENTI
IDONEO AL CONTATTO CON ALIMENTI APPROVATO NSF FKM PLUS

Categoria: Raccordi inox

Note:

  • PS: max 20 bar (290 psi) — verificare la scheda tecnica del tubo impiegato
    TS:
    -15°C ÷ +160°C (+5°F ÷ +320°F)
  • Ø esterno tubo: 4 - 6 - 8 - 10 - 12 - 14 mm
  • Filettature cilindriche ISO 228 (BSP): G1/8 - G1/4 - G3/8 - G1/2
  • Filettature coniche ISO 7 (BSPT): R1/8 - R1/4 - R3/8 - R1/2
  • CERTIFICAZIONI: CE, MOCA, NSF COMPONENT

Scheda tecnica

La serie 100/XX [FKM] rappresenta l’eccellenza OLAB per il collegamento rapido di tubi in plastica in ambienti professionali esigenti.

Realizzati interamente in acciaio inox AISI 316L, questi raccordi push-in sono progettati per garantire una connessione affidabile e sicura anche in condizioni operative gravose, dove la presenza di fluidi alimentari o agenti corrosivi impone i più alti standard di compatibilità.

Il cuore tecnico della tenuta è costituito da una doppia guarnizione in FKM Plus Hi-Performance certificato OLAB, che assicura resistenza chimica avanzata, massima durabilità e totale affidabilità anche a temperature elevate. Ogni raccordo della serie viene sottoposto a collaudo individuale al 100%, confermando l’impegno dell’azienda verso il controllo qualità più rigoroso.


Il sistema di sgancio rapido, anch’esso realizzato in acciaio inox AISI 316L, permette una disconnessione del tubo precisa ed efficiente, agevolando interventi rapidi anche in presenza di pressione residua. La struttura compatta, ottenuta da forgiato a caldo e barra piena, contribuisce a garantire un’elevata resistenza meccanica e una lunga durata nel tempo.

L’intera gamma è concepita per assicurare idoneità al contatto alimentare, secondo le normative vigenti, e può essere impiegata in impianti idraulici e pneumatici professionali dove siano richieste prestazioni elevate, compattezza e massima protezione dalla corrosione.


Le dimensioni contenute rendono i raccordi della serie 100/XX [FKM] perfetti anche per installazioni in spazi ridotti, mentre l’offerta di diametri esterni da 4 a 14 mm, filettature cilindriche ISO 228 (BSP) e coniche ISO 7 (BSPT), consente una totale versatilità d’impiego in ogni configurazione impiantistica. La pressione massima di esercizio è pari a 20 bar (290 psi), mentre il range di temperatura è compreso tra -15°C e +160°C (+5°F ÷ +320°F), con piena compatibilità con i principali tubi professionali.

Ogni componente è conforme agli standard internazionali e certificato CE, MOCA, NSF COMPONENT, a garanzia della massima qualità OLAB in ogni dettaglio.

Caratteristiche tecniche:
  • Raccordi push-in in acciaio inox AISI 316L per tubi in plastica con doppio O-Ring di tenuta
  • Corpo e pinza di sgancio in acciaio inox AISI 316L
  • Doppia guarnizione di tenuta in FKM Plus Hi-Performance certificato OLAB
  • Rondella elastica di trattenimento tubo in acciaio inox
  • Filettature cilindriche ISO 228 (BSP): G1/8 - G1/4 - G3/8 - G1/2
  • Filettature coniche ISO 7 (BSPT): R1/8 - R1/4 - R3/8 - R1/2
  • Ø esterno tubo: 4 - 6 - 8 - 10 - 12 - 14 mm
  • Progettati per impianti idraulici e pneumatici professionali dove è necessaria la compatibilità con fluidi alimentari in ambienti corrosivi

Fluidi: aria, acqua e tutti i tipi di fluidi compatibili con l’acciaio inox AISI 316 e l’O-ring in FKM. Tutti gli ambienti in cui è richiesta massima resistenza alla corrosione.

GUARNIZIONI IN FKM PLUS HI-PERFORMANCE CERTIFICATO OLAB
Garantiscono una tenuta superiore, una resistenza chimica avanzata e una durabilità eccezionale anche in presenza di alte temperature. Ideali per applicazioni professionali e per il contatto con fluidi alimentari.


IDONEO AL CONTATTO CON ALIMENTI

Tutti i componenti sono realizzati con materiali idonei secondo le normative vigenti, rendendo questi raccordi perfettamente adatti all’impiego in impianti alimentari e medicali.


MASSIMA RESISTENZA ALLA CORROSIONE

Il corpo e i componenti in acciaio inox AISI 316L offrono protezione completa contro la corrosione, anche in ambienti estremamente aggressivi o salini.


COLLAUDO SUL 100% DELLA PRODUZIONE

Ogni raccordo è testato singolarmente per garantire la massima affidabilità e sicurezza operativa, in linea con gli standard qualitativi OLAB.


RESISTENTI NEL TEMPO ANCHE IN CONDIZIONI GRAVOSE

Progettati per impianti soggetti a frequenti sollecitazioni, mantengono prestazioni costanti nel tempo, anche in ambienti con cicli di lavoro intensivi.


SGANCIO TUBO ESTREMAMENTE EFFICIENTE GRAZIE ALLE PINZE IN ACCIAIO INOX AISI 316

Il sistema di rilascio in acciaio inox consente uno sgancio rapido, preciso e affidabile anche in spazi angusti o in presenza di pressione residua.


RICAVATI DA FORGIATO A CALDO E DA BARRA

Lavorati a partire da forgiato e barra piena in acciaio inox AISI 316, per ottenere una struttura omogenea e massima affidabilità meccanica.


DIMENSIONI RIDOTTE

Il design compatto facilita l’integrazione in qualsiasi impianto, anche in presenza di vincoli dimensionali critici.


GAMMA COMPLETA PER OGNI TIPO DI ESIGENZA

Disponibili in più misure, configurazioni e filettature per soddisfare ogni necessità progettuale e applicativa.


modelli
F100XX
F100XX
close
F100XX
F100XX

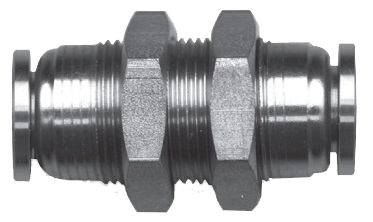

F101XX
F101XX
close
F101XX
F101XX
F102XX
F102XX
close
F102XX
F102XX

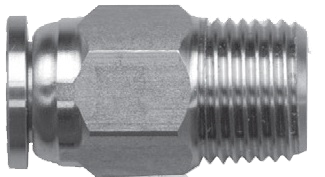

F103XX
F103XX
close
F103XX
F103XX

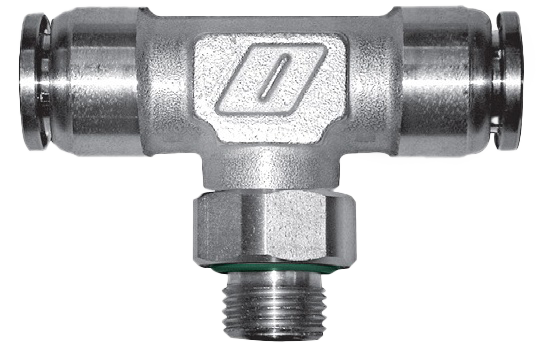

F107XX
F107XX
close
F107XX
F107XX

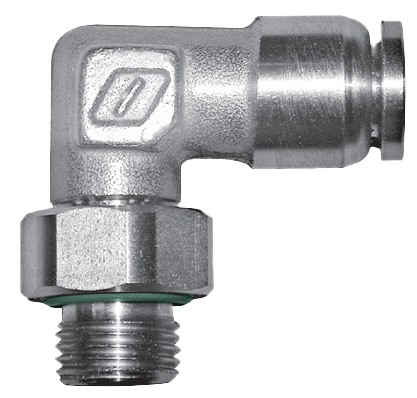

F108XX
F108XX
close
F108XX
F108XX

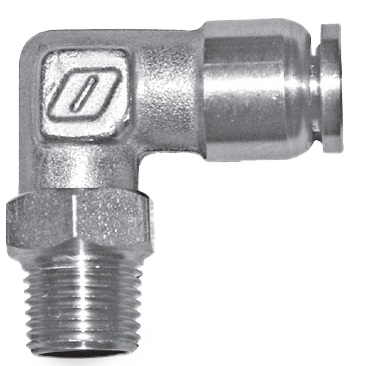

F109XX
F109XX
close
F109XX
F109XX

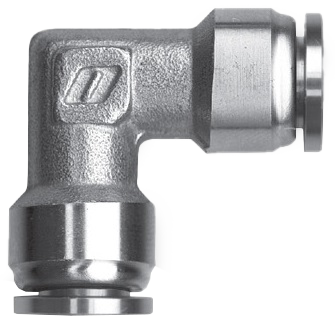

F111XX
F111XX
close
F111XX
F111XX

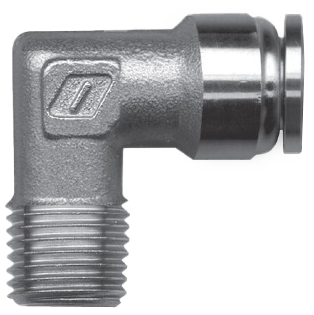

F113XX
F113XX
close
F113XX
F113XX

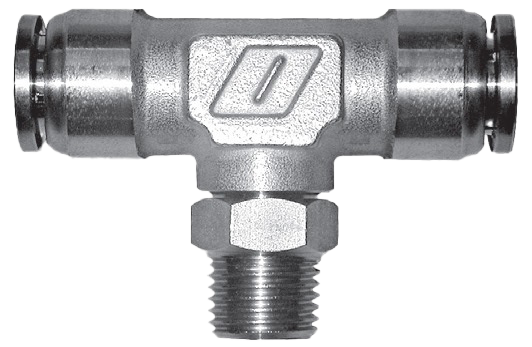

F114XX
F114XX
close
F114XX
F114XX

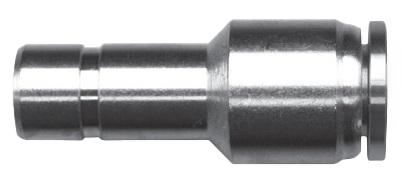

F121XX
F121XX
close
F121XX
F121XX

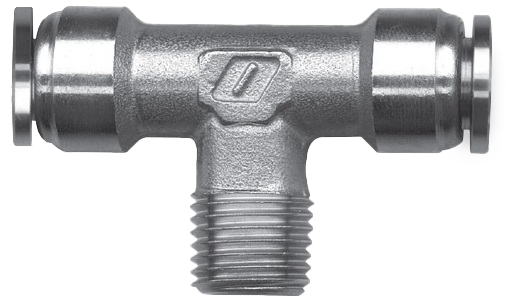

F133XX
F133XX
close
F133XX
F133XX

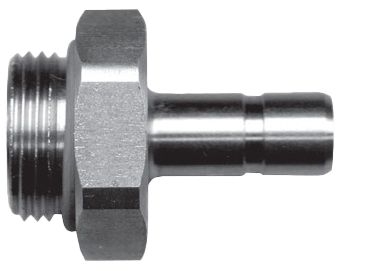

F134XX
F134XX
close
F134XX
F134XX
