SERIE 39000

RACCORDI FAST LOCK - FLUIDI REFRIGERANTI HCFC-HFC-HFO-HC

PATENTED
SERIE 39000 RACCORDI FAST LOCK - FLUIDI REFRIGERANTI HCFC-HFC-HFO-HC
OLAB SOLUTION

Categoria: CONNESSIONI FASTLOCK

Note:

  • Sistema di connessione OLAB FAST LOCK : SEMPLICE, VELOCE, SICURO
  • GOLA AST [ anti-sfilamento-tubo ]  OLAB SOLUTION
  • Utilizzabile per tubi in rame o alluminio a basso spessore

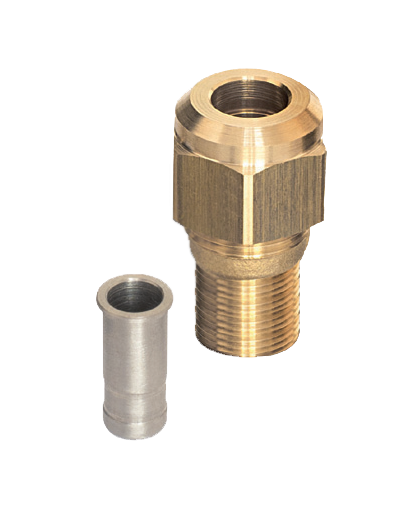

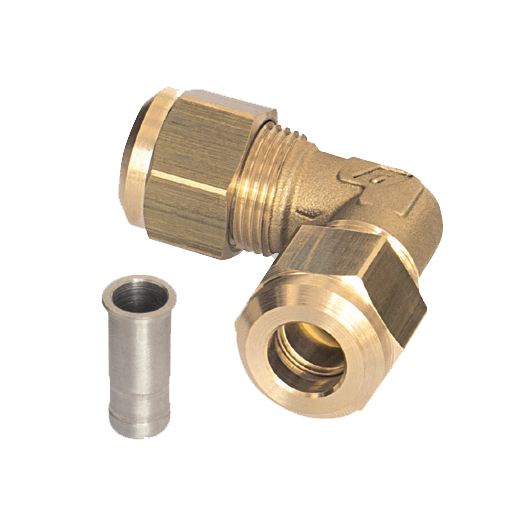

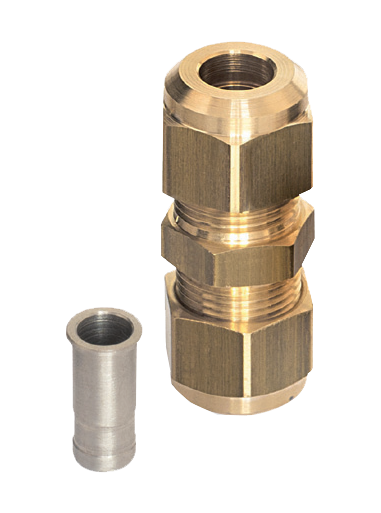

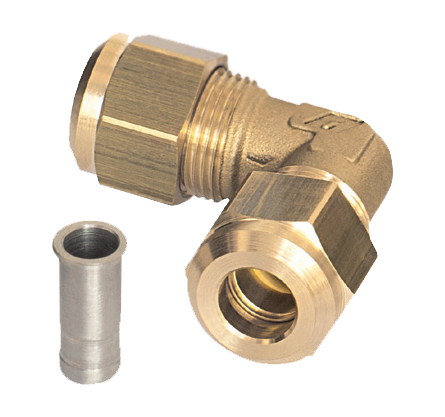

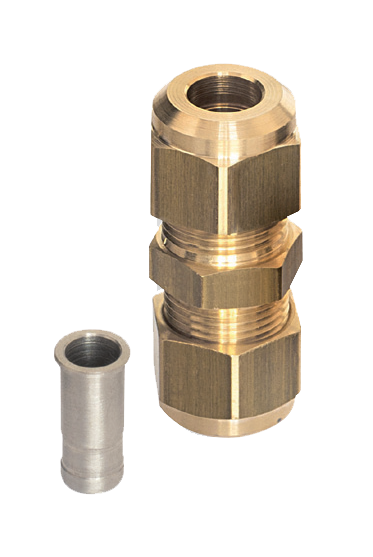

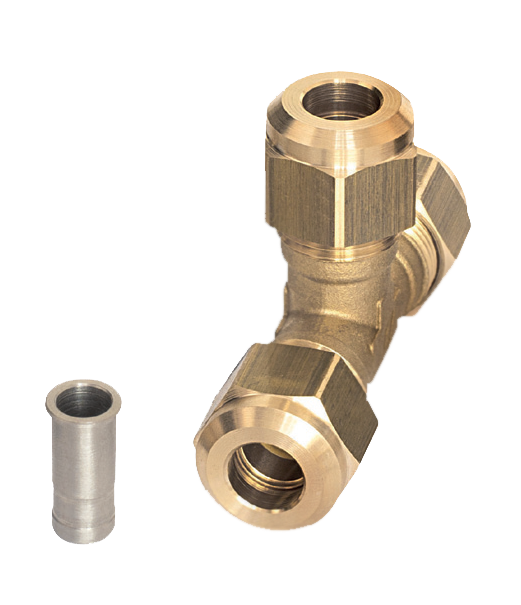

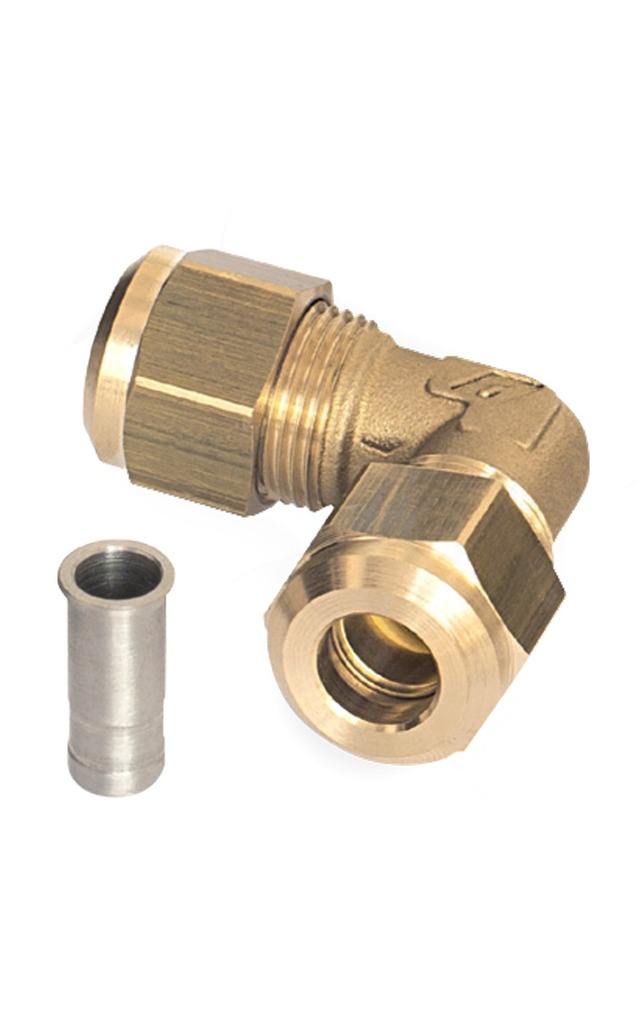

I raccordi della serie 39000 permettono il sicuro collegamento di tubazioni a spessore sottile garantendo la tenuta in pressione dell’impianto. Grazie all’innovativo sistema di connessione permettono inoltre di evitare completamente la saldatura dei tubi. Il principio di funzionamento dei raccordi serie 39000 è il seguente: Nel diametro interno del tubo da collegare viene inserita una bussola di rinforzo in acciaio inox avente sulla superficie esterna una GOLA AST (anti sfilamento tubo). Sul diametro esterno del tubo da collegare vengono posizionati nell’ordine il dado, l’ogiva e l’O-ring di tenuta e il tubo viene inserito a battuta nella sede prevista sul corpo raccordo. Avvitando il dado alla coppia corretta per ogni riferimento di tubo, l’ogiva si sposta fino ad appoggiarsi all’estremità del corpo raccordo e spinge l’O-ring nella sede di tenuta. Una volta a battuta, sotto l’effetto del serraggio del dado, l’ogiva si deforma incidendo con la sua estremità il diametro esterno del tubo in corrispondenza della gola AST e deformando il tubo fino ad appoggiarsi sul diametro della gola AST stessa. L’O-ring garantisce quindi la tenuta in pressione del raccordo e la deformazione dell’ogiva, combinata con la presenza della gola AST sulla bussola di rinforzo, consentono il trattenimento del tubo nel corpo raccordo.
  • SISTEMA DI CONNESSIONE OLAB FAST LOCK
  • Utilizzabili per tubi in rame o alluminio a basso spessore (rigidi, semi-rigidi ed in bobina)
I raccordi della serie 39000 sono stati progettati e realizzati per essere installati su impianti di condizionamento e refrigerazione che impieghino fluidi refrigeranti appartenenti al gruppo II così come è definito nell’Articolo 13, Capitolo 1, Punto b della direttiva 2014/68/UE con riferimento al Regolamento (CE) No. 1272/2008. Appartengono al gruppo II tutti i refrigeranti classificati A1 nell’annex E della norma EN378-1:2008.
I principali componenti costitutivi dei raccordi serie 39000 sono:
  • Corpo in ottone EN12165-CW617N o EN12164-CW614N
  • Dado di bloccaggio e ogiva in ottone EN12164-CW614N
  • Bussola di rinforzo in acciaio inox AISI 303
  • Guarnizione di tenuta in HNBR
  • Dopo aver tagliato e intestato il tubo, eliminando eventuali bave di taglio interne ed esterne, inserire la bussola di rinforzo nel diametro interno del tubo.
  • Assicurarsi che la bussola di rinforzo si inserisca completamente nel tubo, se necessario esercitare manualmente una piccola pressione.
  • Allentare il dado di serraggio OLAB FAST LOCK.
  • Rimuovere dal raccordo i componenti del sistema OLAB FAST LOCK e posizionarli sul tubo rispettando la sequenza Indicata.
  • Innestare il tubo nel raccordo facendo scorrere dado, ogiva e O-ring prestando attenzione a non rovinare la guarnizione.
  • Serrare il dado alla coppia indicata in tabella esercitando una piccola forza per mantenere il tubo nella sede.
modelli
39000
39000
39001
39001
39003
39003
39004
39004
39005
39005
39008
39008
