Categoria: GAS REFRIGERANTI STANDARD
Vie: 2/2 N.C.
Note:

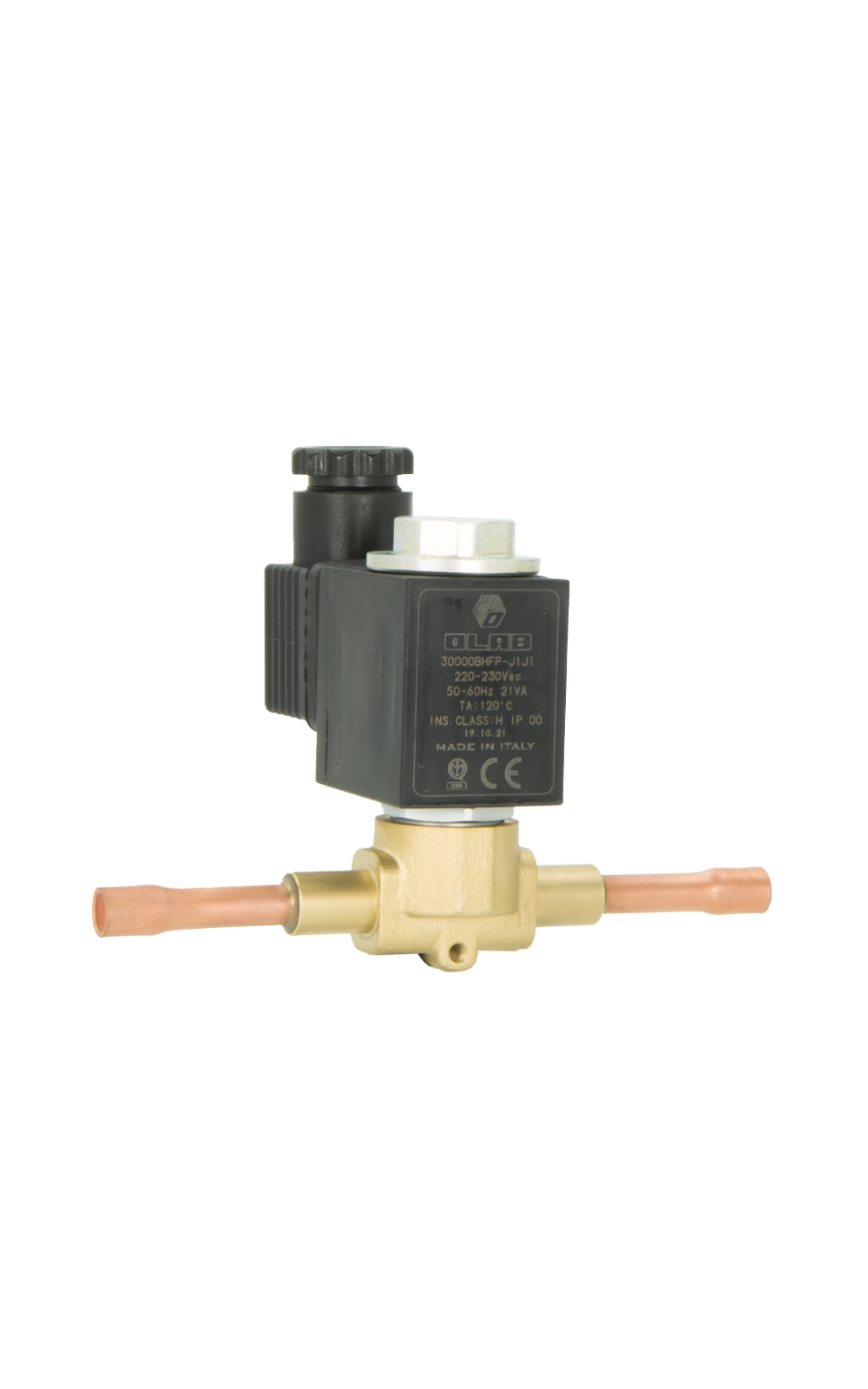

Le elettrovalvole 2/2 vie normalmente chiuse della Serie 30000 N.C. sono progettate per impianti di refrigerazione con gas A1 e
rappresentano una soluzione affidabile, ispezionabile e costruita per durare
nel tempo.
Il corpo in ottone giallo con tubi in rame si combina a un cannotto
in acciaio inox AISI 303 lavorato da barra piena, dotato di pareti
rinforzate che ne aumentano la resistenza rispetto ai modelli standard in
lamiera. Il sistema di tenuta, basato su PTFE e O-ring in NBR, assicura
prestazioni elevate anche in presenza di cicli termici ripetuti e condizioni di
lavoro gravose.
La bobina da 30 mm ø14 mm, in classe di isolamento
H, è progettata per resistere fino a 180°C, con isolamento
migliorato tramite doppio O-ring, garantendo massima protezione termica.
L'intera elettrovalvola è certificata con grado di protezione IP67,
rendendola completamente resistente a polveri e immersioni temporanee, mentre
la certificazione UL International Protection ne attesta l’idoneità
anche nei mercati più esigenti.
Ogni unità è sottoposta a collaudo al 100%
con elio in impianti avanzati, e la marcatura laser permanente
incide data e numero seriale, offrendo tracciabilità totale delle
performance di ogni singolo pezzo.
Adatta a un utilizzo continuo e professionale, la SERIE
30000 N.C. lavora in un ampio intervallo termico compreso tra –35°C e +105°C
(–31°F ÷ +221°F) e raggiunge pressioni fino a 52 bar (754 psi),
mantenendo certificazioni CE, IP67 e UL che ne valorizzano la qualità e
l'affidabilità a livello internazionale.
GAS REFRIGERANTI A1 COMPATIBILI
HFC, HFO e miscele HFO/HFC: R404A, R407C, R410A, R507, R32, R134a
HFO e miscele HFO/HFC: R1234ze, R448A, R449A, R450A, R452A, R1234yf, R1233zdLe nostre guarnizioni con compound in Neoprene sono state progettate e prodotte per essere compatibili con gas refrigeranti del gruppo A1 (come definiti nella ASHRAE standard 34) In considerazione però delle infinite variabili applicative (pressione, temperatura e percentuali di miscelazione) si richiede sempre una verifica applicativa sull’impianto.
ROBUSTEZZA SUPERIORE
Il cannotto, ottenuto da barra piena in acciaio inox AISI 303 e lavorato meccanicamente, presenta uno spessore maggiorato rispetto ai tradizionali cannotti saldati da lamiera, garantendo una maggiore resistenza nel tempo.
ISPEZIONABILI E RIPARABILI
La struttura ispezionabile consente una facile manutenzione e sostituzione dei componenti interni, riducendo i tempi di fermo impianto.
SICUREZZA CERTIFICATA
Grado IP67 per protezione completa contro polvere e immersioni temporanee in acqua, con conformità UL International.
BOBINA IN CLASSE H DA 30 MM
La bobina ø14 da 30 mm in classe H assicura resistenza termica fino a 180°C, isolata con doppio O-ring.
COLLAUDO AL 100% CON ELIO
Ogni elettrovalvola è testata con elio puro in impianto dedicato, con marcatura laser di data e numero seriale per la tracciabilità permanente.
Le elettrovalvole possono essere installate ovunque nell’impianto tenendo conto delle rese frigorifere dei vari modelli. Il montaggio del dispositivo deve avvenire in modo che il verso di scorrimento del fluido sia in accordo con la freccia indicata sul corpo valvola.
Tutti i modelli di questa serie possono essere montati in qualsiasi posizione ad esclusione di quella con bobina
rivolta verso il basso. La brasatura delle valvole con tubi a saldare deve essere eseguita con una lega a basso punto
di fusione.
Particolare attenzione va posta durante la saldatura dei tubi a non dirigere la fiamma verso il corpo che potrebbe in
questo modo venire danneggiato. Prima di effettuare la connessione elettrica del dispositivo assicurarsi che i dati di
targa riportati sulla bobina coincidano con quelli presenti sull’impianto.
Prima di procedere con l’installazione leggere attentamente il foglio istruzioni di montaggio contenuto in ogni
confezione.
