Categoria: GAS REFRIGERANTI STANDARD
Vie: 2/2
Note:

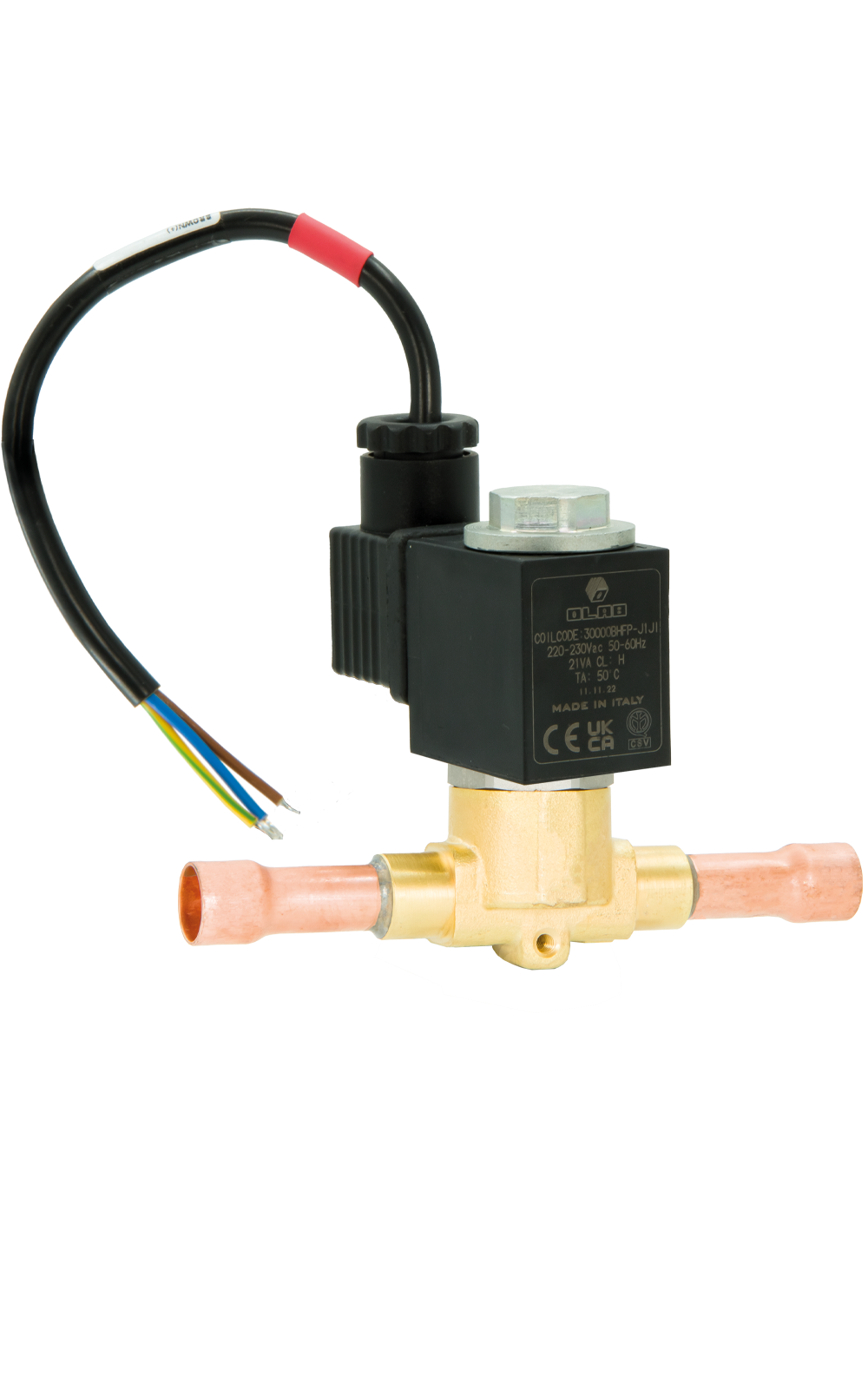

La Serie 30500, con elettrovalvole 2/2 vie
normalmente aperte, è progettata per impianti professionali di refrigerazione
con gas A1, offrendo una soluzione ispezionabile, affidabile e resistente nel
tempo.
Il corpo in ottone giallo è abbinato a un cannotto in acciaio
inox AISI 303, ricavato da barra piena tramite lavorazione meccanica: una
struttura solida con pareti più spesse rispetto ai comuni cannotti in
lamiera, che assicura maggiore robustezza e durabilità.
Il sistema di tenuta in PTFE con O-ring in NBR
garantisce prestazioni costanti anche in condizioni di stress termico o
pressione elevata.
La bobina da 36 mm ø14 mm, in classe di isolamento
H (180°C), è dotata di doppio O-ring, assicurando isolamento termico
e protezione superiori. Il grado di protezione IP67, unito alla certificazione
UL, garantisce la massima sicurezza contro polveri e immersioni temporanee
in acqua, in conformità con le normative internazionali.
Ogni valvola viene sottoposta a collaudo al 100% con elio
in impianti avanzati. La marcatura laser, con data e numero seriale,
assicura tracciabilità permanente delle prestazioni registrate durante
il test.
La Serie 30500 lavora in un ampio intervallo termico
compreso tra –35°C e +105°C (–31°F ÷ +221°F) e sopporta pressioni
fino a 52 bar (754 psi). È conforme alle certificazioni CE, IP67 e UL,
garanzia di qualità e affidabilità per sistemi di refrigerazione di livello
professionale.
GAS REFRIGERANTI A1 COMPATIBILI
HFC, HFO e miscele HFO/HFC: R404A, R407C, R410A, R507, R32, R134a
HFO e miscele HFO/HFC: R1234ze, R448A, R449A, R450A, R452A, R1234yf, R1233zd
ROBUSTEZZA ECCEZIONALE
Il cannotto, realizzato in acciaio inox AISI 303 mediante lavorazione meccanica da barra piena, presenta uno spessore maggiore rispetto ai tradizionali cannotti ottenuti da lamiera sottile, garantendo una superiore resistenza meccanica e una maggiore durabilità nel tempo.
SICUREZZA CERTIFICATA
Con grado di protezione IP67 e certificazione UL, la valvola assicura protezione completa contro l’ingresso di polveri e l’immersione temporanea in acqua, nel rispetto degli standard internazionali.
BOBINA Ø36 MM IN CLASSE H CON DOPPIO O-RING
La bobina da 36 mm, isolata termicamente in Classe H (180°C), è dotata di doppia tenuta O-Ring, assicurando elevata resistenza alle alte temperature e un perfetto isolamento.
COLLAUDO AL 100% CON ELIO
Ogni componente viene testato singolarmente in un impianto avanzato con elio al 100%. La marcatura laser incide data e numero seriale, attestando il superamento del collaudo e garantendo la tracciabilità a vita delle prestazioni registrate durante il test.
Le elettrovalvole possono essere installate ovunque nell’impianto tenendo conto delle rese frigorifere dei vari modelli. ll montaggio del dispositivo deve avvenire in modo che il verso di scorrimento del fluido sia in accordo con la freccia indicata sul corpo valvola. Tutti i modelli di questa serie possono essere montati in qualsiasi posizione ad esclusione di quella con bobina rivolta verso il basso. La brasatura delle valvole con tubi a saldare deve essere eseguita con una lega a basso punto di fusione. Particolare attenzione va posta durante la saldatura dei tubi a non dirigere la fiamma verso il corpo che potrebbe in questo modo venire danneggiato. Prima di effettuare la connessione elettrica del dispositivo assicurarsi che i dati di targa riportati sulla bobina coincidano con quelli presenti sull’impianto. Prima di procedere con l’installazione leggere attentamente il foglio istruzioni di montaggio contenuto in ogni confezione.
