SERIE 37000

VALVOLA A SFERA CON O.RING IN HNBR 100% PFAS-FREE CERTIFICATO OLAB PER SISTEMI DI REFRIGERAZIONE A1 PROFESSIONALI

SERIE 37000
CE 28384 HNBR OLAB CERTIFIED ECONOMICO

Categoria: GAS REFRIGERANTI STANDARD

Vie: 2

Note:

  • PS: 45 ÷ 52 BAR (652 ÷ 754 psi)
  • TS: -40°C ÷ +150°C (-40°F ÷ +302°F)
  • OLAB CERTIFIED 100% PFAS-FREE EPDM O.R.
  • LOW-PFAS IMPACT COMPONENT
  • CERTIFICAZIONI: CE

Scheda tecnica

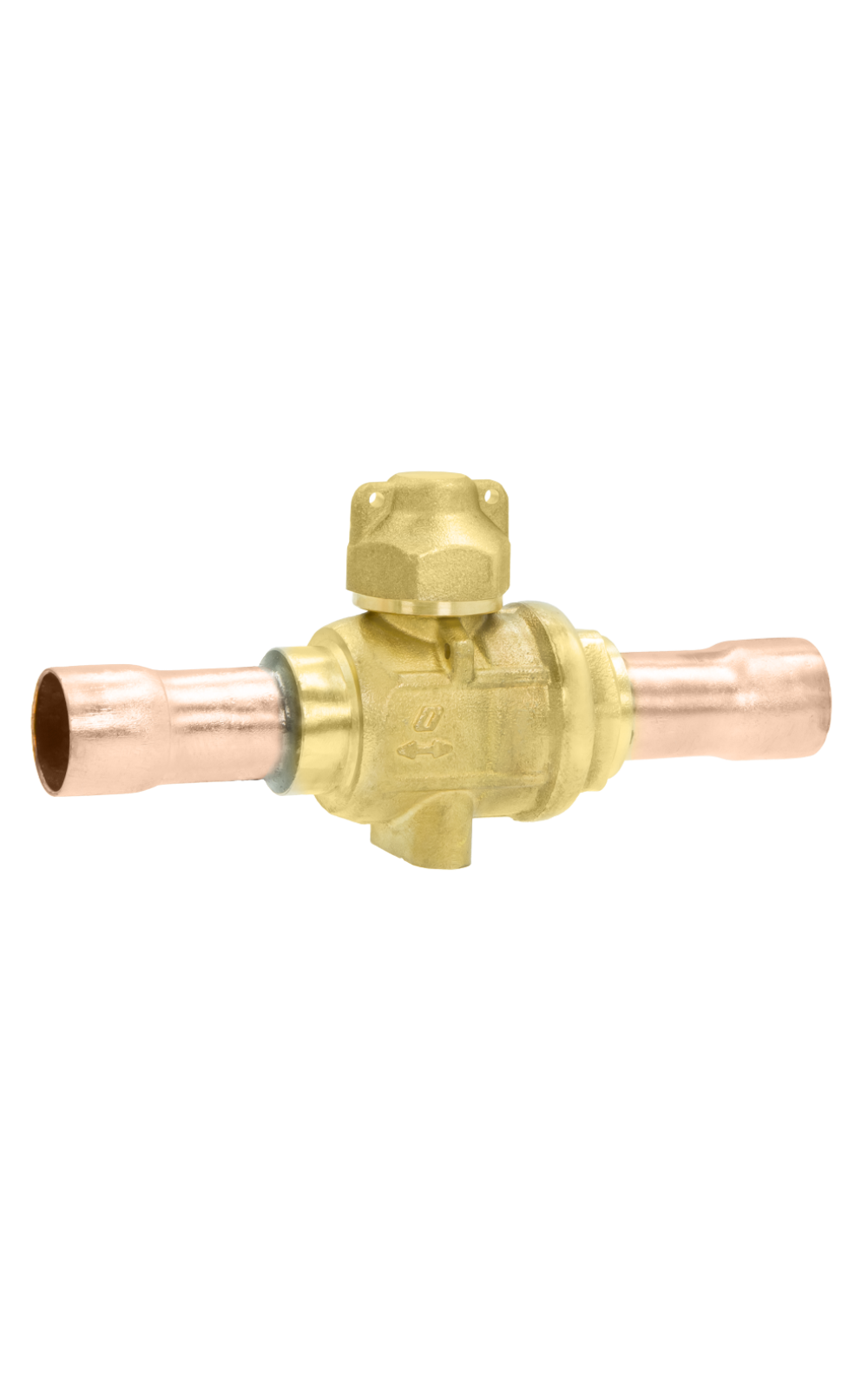

La Serie 37000 comprende valvole a sfera professionali progettate per impianti di refrigerazione A1, caratterizzate da una tenuta 100% PFAS-FREE certificata OLAB.

Il corpo in ottone giallo e i tubi in rame garantiscono robustezza strutturale e massima compatibilità con i refrigeranti A1. Il seggio in PTFE assicura fluidità di manovra e durata, mentre lo stelo in acciaio inox AISI 303 è dotato di doppio O-Ring in HNBR 100% PFAS-FREE certificato OLAB, a garanzia di una tenuta affidabile e prolungata nel tempo.
Il cappuccio in ottone, completo di guarnizione secondaria in HNBR PFAS-FREE, protegge la valvola da eventuali danneggiamenti accidentali, mantenendo l’integrità del sistema anche in condizioni estreme.

Le valvole della Serie 37000 sono dimensionate per resistere a pressioni di esercizio comprese tra 45 e 52 bar (652 ÷ 754 psi) e a temperature da –40°C a +150°C (–40°F ÷ +302°F).
Ogni unità è collaudata singolarmente con elio al 100% in impianti avanzati, e la marcatura laser ne certifica il superamento del test e garantisce la tracciabilità a vita. Le valvole sono conformi alla direttiva CE, realizzate con componenti a basso impatto PFAS, e impiegano esclusivamente O-Ring EPDM e HNBR 100% PFAS-FREE certificati OLAB, nel pieno rispetto delle normative ambientali più avanzate.

Caratteristiche tecniche:

  • Valvola a sfera
  • Corpo in ottone ST-UNI EN12165-CW617N
  • Manicotto in ottone ST-UNI EN12165-CW617N o TN-UNI EN12164-CW614N
  • Sfera in ottone cromato ST-UNI EN12165-CW617N o TN-UNI EN12164-CW614
  • Tubi in rame UNI-EN12735/1 con tasche ODF
  • Stelo di manovra in acciaio inox AISI303 con doppio OR in HNBR 100% PFAS-FREE certificato OLAB
  • Perno di fermo per stelo in acciaio inox AISI304
  • Seggi in PTFE
  • Cappuccio in ottone ST-UNI EN12165-CW617N con ulteriore guarnizione di tenuta in HNBR 100% PFAS-FREE certificato OLAB
  • Progettata per impianti di refrigerazione A1 professionali

GAS REFRIGERANTI A1 COMPATIBILI

HFC, HFO e miscele HFO/HFC: R404A, R407C, R410A, R507, R32, R134a
HFO e miscele HFO/HFC: R1234ze, R448A, R449A, R450A, R452A, R1234yf, R1233zd

Le nostre guarnizioni con compound in Neoprene sono state progettate e prodotte per essere compatibili con gas refrigeranti del gruppo A1 (come definiti nella ASHRAE standard 34) In considerazione però delle infinite variabili applicative (pressione, temperatura e percentuali di miscelazione) si richiede sempre una verifica applicativa sull’impianto.

ROBUSTE
Dimensionate per garantire alte pressioni di esercizio fino a 52 bar (754 psi).

SICURE
Tenuta garantita.

STELO DI MANOVRA IN ACCIAIO INOX AISI 303
Per garantirne la durata nel tempo.

DOPPIO O-RING DI TENUTA IN HNBR 100% PFAS-FREE CERTIFICATO OLAB
Sullo stelo di manovra.

CAPPUCCIO DI CHIUSURA IN OTTONE
Completo di guarnizione per garantire la tenuta anche in caso di accidentale danneggiamento delle guarnizioni di tenuta dello stelo.

COLLAUDO AL 100% CON ELIO
Ogni componente viene testato singolarmente in un impianto avanzato con elio al 100%. La marcatura laser incide data e numero seriale, attestando il superamento del collaudo e garantendo la tracciabilità a vita delle prestazioni registrate durante il test.

Le valvole a sfera della serie 37000 possono essere installate ovunque nell’impianto. Il montaggio della valvola può essere fatto indipendentemente dal verso di scorrimento del fluido in quanto le valvole a sfera sono bidirezionali. Tutti i modelli di questa serie possono essere montati in qualsiasi posizione. La connessione all’impianto viene realizzata, mediante brasatura diretta dei terminali all’impianto. Prima di procedere con l’installazione leggere attentamente il foglio istruzioni di montaggio contenuto in ogni confezione.

modelli
37000-TS
37000-TS
close
37000-TS
37000-TS
37000-TS-02
37000-TS-02
close
37000-TS-02
37000-TS-02
