Vie: 2/2
Note:

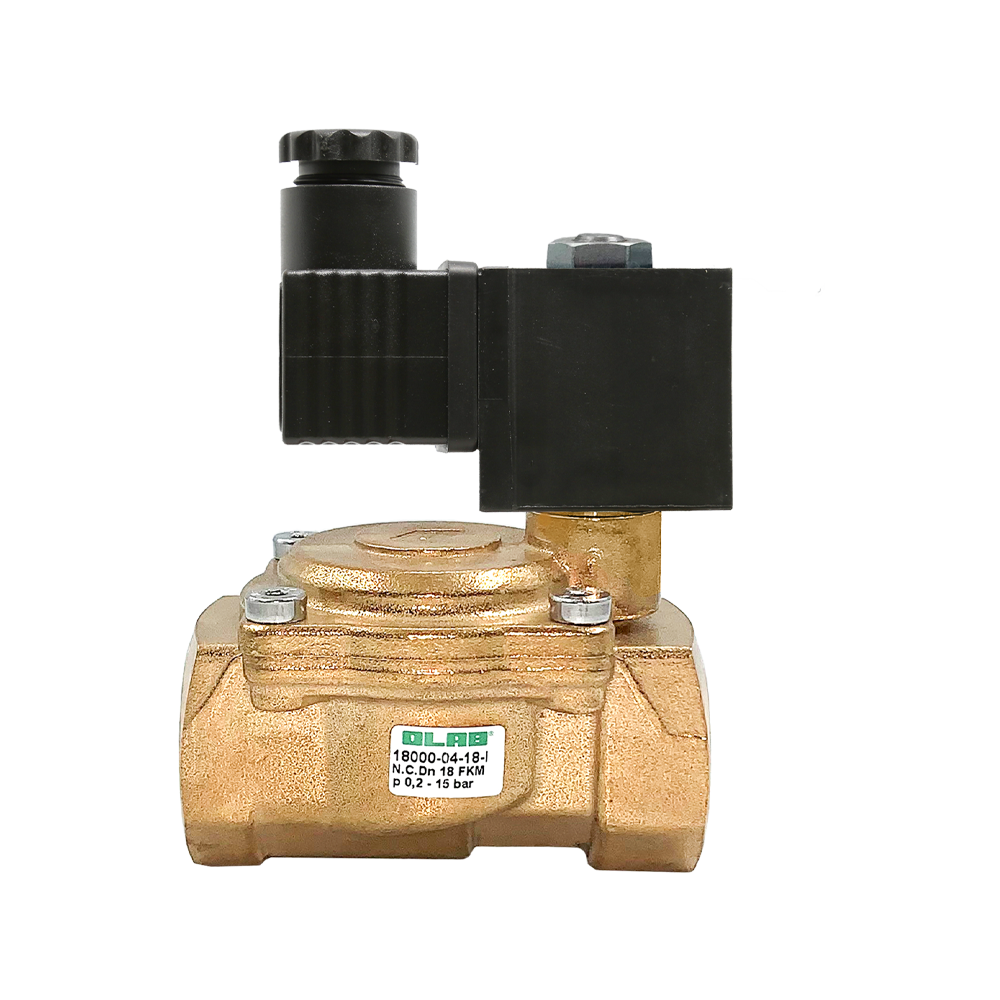

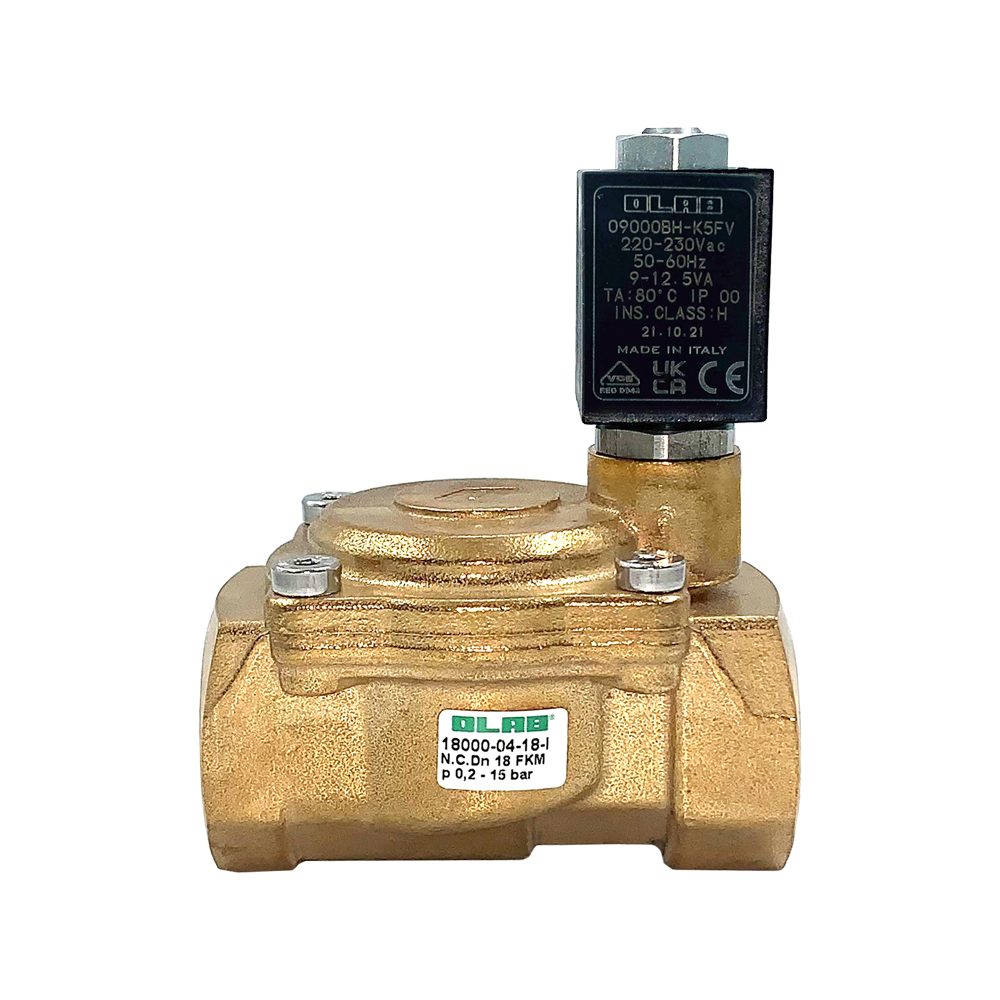

Serie 18000 è un’elettrovalvola 2/2
vie, normalmente chiusa e ad azione indiretta,
progettata per impianti idraulici professionali.
È interamente ispezionabile e realizzata con materiali di alta
qualità, a partire dal corpo e coperchio in ottone, che

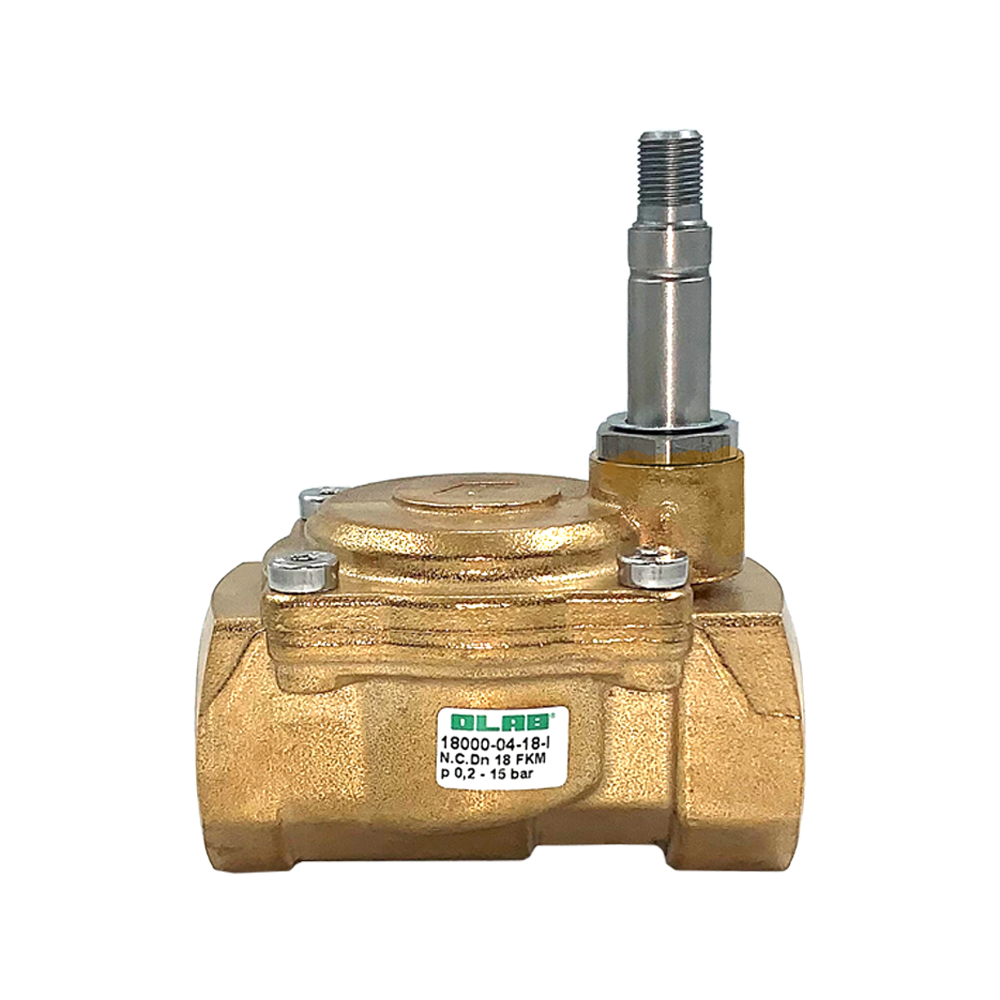

garantiscono robustezza e resistenza alla corrosione. Il cannotto è
disponibile in acciaio inox per i modelli fino a 1” oppure in ottone
EN12164 – CW614N per le versioni da 1”1/4 a 2”. I nuclei sono
in acciaio ferritico, mentre le molle sono in acciaio inox AISI 302,
a garanzia di durabilità e risposta elastica costante nel tempo.
Le guarnizioni di tenuta, disponibili in NBR, EPDM o FKM anche
in versione alimentare, consentono l’adattamento del dispositivo a

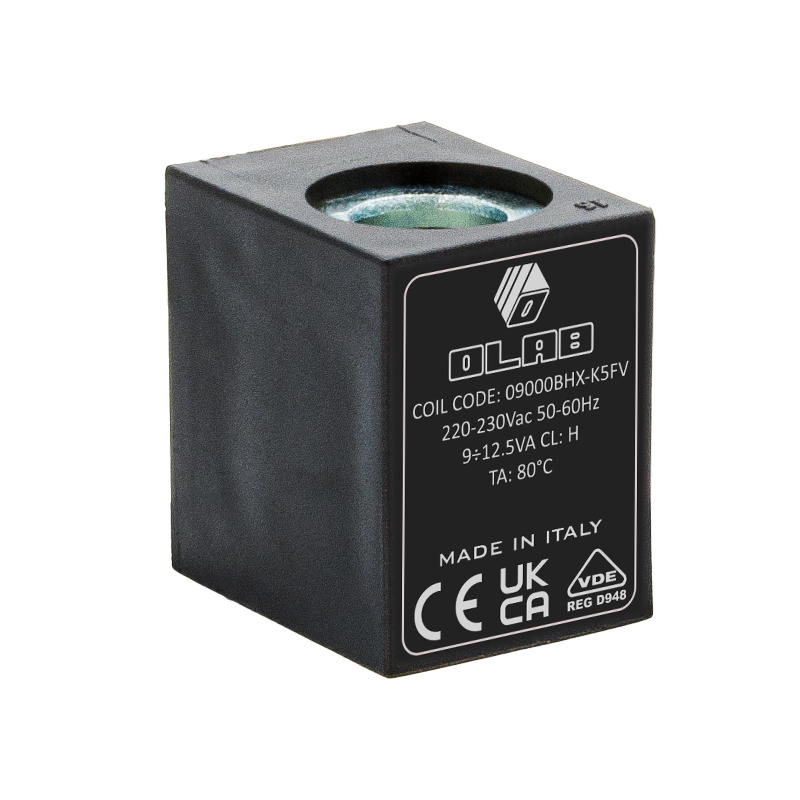

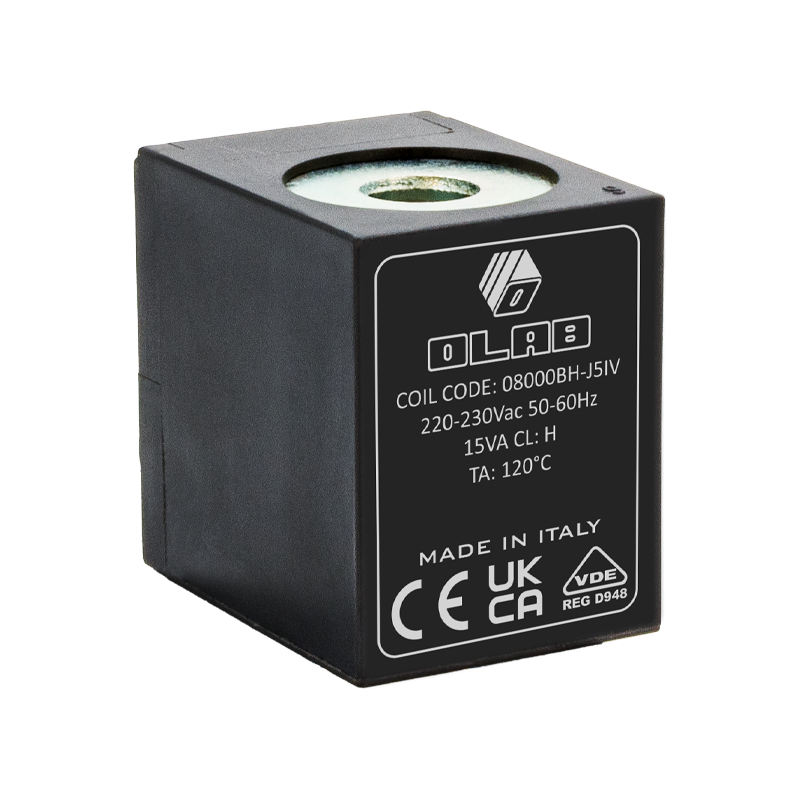

diverse condizioni operative. Le bobine, in classe di
isolamento H (180°C), sono disponibili nella versione 9000BH da 22
mm fino a 1” e 8000BH da 30 mm da 1”1/4 a 2”.
Le viti di serraggio del coperchio sono realizzate in acciaio inox
austenitico A2-70, per garantire tenuta meccanica anche dopo ripetute
aperture e manutenzioni.
Il principio di funzionamento ad azione indiretta consente di
gestire differenziali di pressione elevati anche con orifizi di
passaggio di grandi dimensioni. L’apertura della valvola avviene per
effetto di uno squilibrio di pressione indotto
dall’attivazione dell’elettropilota, che mette in comunicazione la camera
di compensazione con la camera di uscita, determinando un
abbassamento della pressione al di sopra della membrana. La membrana si
solleva, aprendo il passaggio del fluido, senza richiedere alcun
sollevamento diretto da parte del solenoide. Questo schema a tre camere
(ingresso, compensazione, uscita) permette di ottenere grandi
portate con pressioni differenziali elevate, rendendo la valvola adatta a
impianti con dislivelli idraulici marcati o con elevato fabbisogno di portata. L’elettropilota
non solleva direttamente l’otturatore, ma attiva solo la sequenza di
pressione che aziona la membrana. Questo consente l’impiego di bobine a
potenza ridotta, anche in presenza di pressioni elevate, con il
vantaggio di contenere i consumi energetici e ridurre
il riscaldamento del sistema.
Il risultato è un funzionamento affidabile, efficiente e compatibile con i
requisiti di risparmio energetico delle installazioni moderne. La Serie
18000 rappresenta inoltre una soluzione vantaggiosa per
impianti professionali grazie al bilanciamento tra costo, qualità dei
materiali e prestazioni garantite. La progettazione ottimizzata consente di
ridurre i costi di produzione e manutenzione, mantenendo alti standard tecnici.
La pressione di esercizio massima (PS) è pari a 20 bar
(290 psi). I range di temperatura operativa (TS) variano
in funzione del materiale della guarnizione: NBR: -20°C ÷ +90°C (–4°F ÷
+194°F), EPDM -30°C ÷ +145°C (–22°F ÷ +293°F), FKM -15°C ÷ +160°C (+5°F ÷ +320°F). Le certificazioni VDE e
UL attestano la conformità alle principali normative di sicurezza
internazionali. Il funzionamento delle valvole ad azione indiretta prevede
una pressione minima di ingresso (tra 0.1 ÷ 0.4 bar)
per attivare correttamente il ciclo di apertura. È importante tenere conto
anche del ritardo intrinseco alla dinamica della valvola: in
funzione del diametro nominale e degli orifizi di compensazione, l’attivazione
può richiedere alcune centinaia di millisecondi. Questo
comportamento è del tutto normale e coerente con il principio di funzionamento,
e va distinto da quello delle valvole ad azione diretta o mista, che presentano
tempi di risposta significativamente inferiori.
