SERIE FCL100 [OT57]
RACCORDI AD INNESTO RAPIDO PER TUBI PLASTICI CON DOPPIO O-RING DI TENUTA
PATENTED
FOOD CONTACT
FOOD CONTACT NSF TM4

Categoria: RACCORDI OTTONE

Trattamenti superficiali applicabili: TM4

Note:

  • VELOCITÀ DI ASSEMBLAGGIO
  • TENUTA SICURA AL 100% grazie alla DOPPIA O-RING IN FKM ALIMENTARE

Raccodi ad innesto rapido per tubi plastici con doppoi O-ring di tenuta, serie FCL100.
 Questa serie è stata progettata per l’utilizzo nel settore alimentare. Il sistema di aggraffaggio a rondella dentata in acciaio inox consente un’estrema facilità di inserimento ed estrazione del tubo e la presenza di due O-rings di tenuta opportunamente separati da un distanziale in PTFE nonché la profondità di inserimento del tubo maggiorata, evitano che il raccordo possa perdere anche quando il tubo subisce repentini angoli di piegatura nel tratto immediatamente esterno alla pinza di sgancio. Fluidi: acqua, fluidi alimentari (previa verifica compatibilità).
  • FOOD CONTACT
  • Tenuta sicura al 100%
  • Doppio O-ring in FKM alimentare
  • Velocità di assemblaggio
  • Durata nel tempo
  • FILETTATURE
    • gas cilindrico ISO 228 (BSP);
    • gas conico ISO 7 (BSPT)
  • TUBI DI COLLEGAMENTO PA6, PA11, PA12, PTFE, FEP, Polietilene, Poliuretano (a diametro calibrato)
  • TEMPERATURA -15°C÷160°C (verificare scheda tecnica del tubo impiegato)
  • PRESSIONE max 20 bar (verificare scheda tecnica del tubo impiegato)
  • COLLAUDO sul 100% della produzione
FOOD & BEVERAGE
Settore alimentare Fluidi: acqua, fluidi alimentari (previa verifica compatibilità).
I principali componenti costitutivi dei raccordi serie FCL100 sono:
  • Corpo in ottone CW510L OT57-USA con trattamento TM4
  • Pinza di sgancio in ottone nichelato
  • Rondella elastica di trattenimento tubo in acciaio inox
  • Guarnizioni (O-ring) in FKM alimentare
modelli

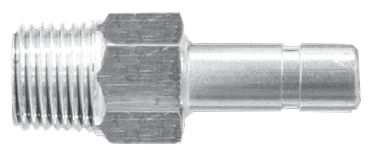

FCL-ADA
FCL-ADA

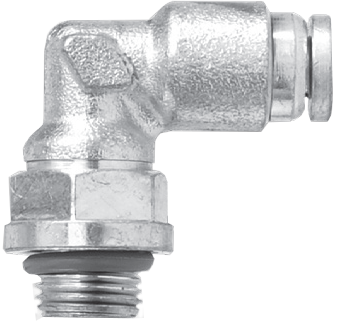

FCL-EG
FCL-EG

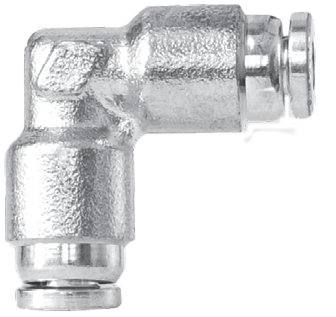

FCL-ELR
FCL-ELR

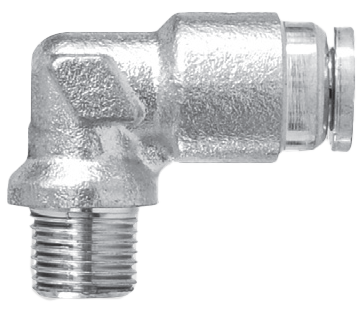

ERC
ERC
FCL-PRO
FCL-PRO
FCL-TAP
FCL-TAP

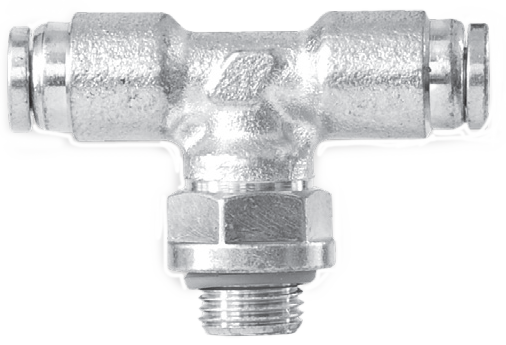

FCL-TGC
FCL-TGC

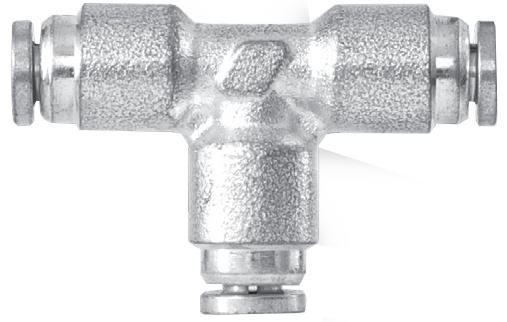

FCL-TLR
FCL-TLR

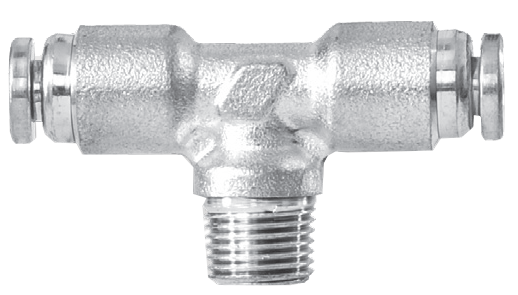

FCL-TRCC
FCL-TRCC

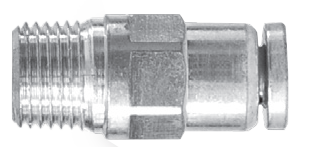

FCL-UMRC
FCL-UMRC

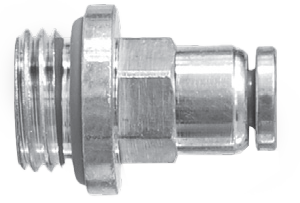

FCL-UMR
FCL-UMR
