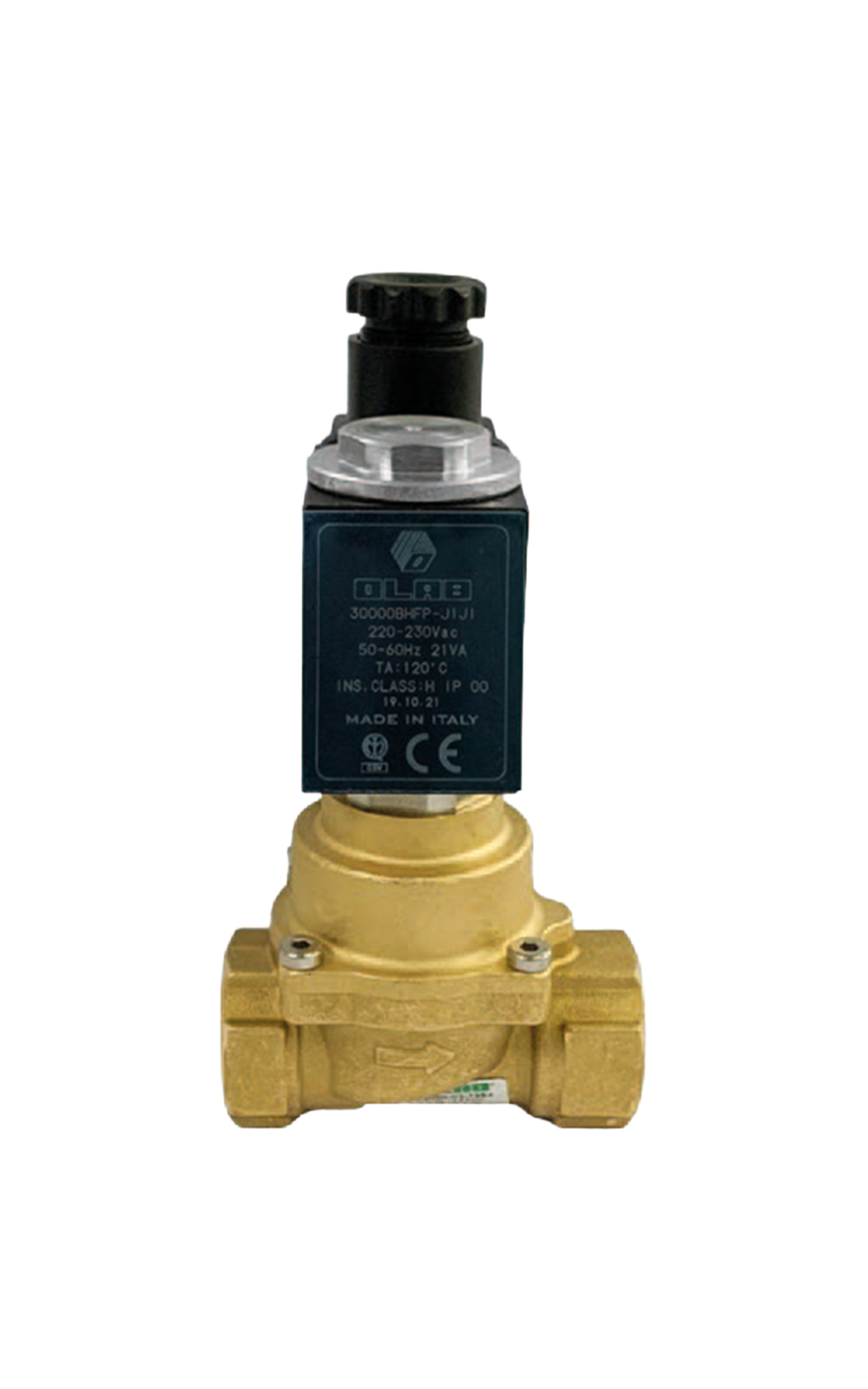

SERIE 20000

ELETTROVALVOLE PER ACQUA N.C. AZIONE MISTA

FLUID
SERIE 20000
OT57 AFFIDABILI CERTIFICATI IP 65

Categoria: Elettrovalvole ad azione indiretta e mista

Vie: 2/2

Note:

  • PS: 20 BAR (290 psi)
  • TS:
    • NBR: -20°C ÷ +90°C (–4°F ÷ +194°F)
    • FKM: -15°C ÷ +150°C (+5°F ÷ +302°F)
    • EPDM: -30°C ÷ +145°C (–22°F ÷ +293°F)
  • Rif. F.F 3/8", 1/2", 3/ 4", 1"
  • CERTIFICAZIONI: IP65

Scheda tecnica

La Serie 20000 rappresenta una soluzione tecnica evoluta nel panorama delle elettrovalvole 2/2 vie normalmente chiuse, grazie al suo principio di funzionamento a “azione mista”, che combina i vantaggi dell’attuazione diretta con quelli del controllo servopilotato. La membrana di tenuta, simile a quella impiegata nella Serie 18000, è direttamente trainata dal nucleo mobile durante la fase di apertura, permettendo alla valvola di attivarsi anche in assenza di pressione nel circuito, una caratteristica fondamentale in fase di avvio o in condizioni di linea depressurizzata.

La costruzione meccanica è basata su un cannotto in acciaio inox AISI 304 con nucleo fisso saldato al laser, abbinato a un corpo valvola in ottone giallo, materiali scelti per garantire affidabilità, durata e resistenza meccanica in impianti professionali. La bobina da 30 mm (8000BH) o 36 mm (10000BH), con foro Ø14 mm, è isolata in classe H (fino a 180°C / 356°F) e progettata per sopportare cicli intensivi e condizioni ambientali gravose, senza decadimenti di performance.
Il sistema di tenuta è personalizzabile con guarnizioni in NBR, EPDM o FKM, in base al tipo di fluido trattato e all’intervallo termico richiesto. Il design interno permette alla valvola di affrontare elevati salti di pressione anche in presenza di grandi orifizi di passaggio, mantenendo un comportamento stabile e progressivo.

Inoltre, grazie alla classe di protezione IP65, la bobina risulta completamente isolata da polveri e umidità, garantendo il funzionamento anche in ambienti ostili.
Le filettature femmina disponibili in 3/8", 1/2", 3/4", 1" rendono la Serie 20000 facilmente integrabile nei più comuni standard impiantistici. Con una pressione massima di esercizio di 20 bar (290 psi), questa valvola rappresenta una scelta affidabile per tutte quelle applicazioni in cui è richiesto un funzionamento garantito anche in condizioni di pressione assente o irregolare, senza rinunciare a prestazioni, tenuta e sicurezza.

Caratteristiche tecniche:
  • Elettrovalvola 2/2 vie normalmente chiusa ad azione mista
  • Ispezionabile
  • Guarnizioni di tenuta NBR - EPDM - FKM
  • Cannotto in acciaio inox AISI 304 con nucleo fisso saldato laser
  • Corpo in ottone giallo
  • Bobina 8000BH 30mm Ø14 e 10000BH 36mm Ø14, classe di isolamento H (180°C)
  • Classe di protezione IP65
  • Progettata per impianti idraulici professionali dove è necessaria l'apertura dell'elettrovalvola anche senza pressione nel circuito

Impianti termoidraulici, autoclavi, impianti di raffreddamento macchine utensili, impianti di lavaggio, impianti di irrigazione, impianti anti-incendio, impianti igienico-sanitari, idropulitrici.

FUNZIONAMENTO SENZA PRESSIONE MINIMA
Grazie al sistema ad azione mista, la valvola può aprirsi anche in assenza di pressione a monte, garantendo operatività immediata in condizioni di avviamento o circuito scarico.


PROGETTATA PER IMPIEGHI GRAVOSI NEI QUALI LA BOBINA È PARTICOLARMENTE SOLLECITATA
La bobina da 30 o 36 mm in classe di isolamento H (180°C) assicura affidabilità e continuità operativa anche in presenza di cicli intensivi, picchi termici e ambienti critici.


ELEVATI DIFFERENZIALI DI APERTURA CON GRANDI ORIFIZI DI PASSAGGIO
L’architettura interna consente alla valvola di gestire importanti salti di pressione anche in presenza di sezioni interne maggiorate, mantenendo una risposta fluida e costante.


BOBINA ISOLATA DALL’UMIDITÀ
La protezione IP65 e la costruzione dedicata proteggono la bobina dall’ingresso di polvere e umidità, assicurando il corretto funzionamento anche in ambienti industriali difficili.

8000BH
8000BH
close
8000BH
8000BH

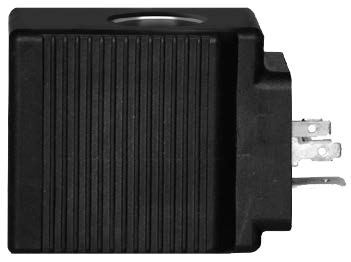

10000BH
10000BH
close
10000BH
10000BH

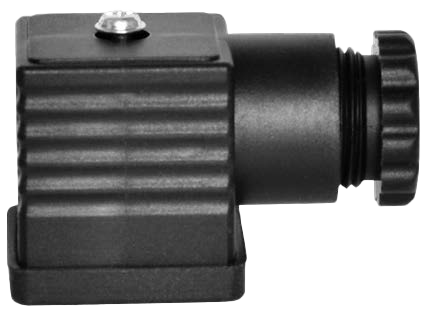

7000-CON
